Un riscaldatore a tubo radiante è un sistema di riscaldamento a infrarossi alimentato a gas che produce calore bruciando combustibile all'interno di un tubo metallico chiuso e irradiando l'energia termica direttamente agli oggetti, alle persone e ai pavimenti sottostanti. A differenza di un aerotermo ad aria forzata, che riscalda l'intero volume d'aria di un edificio, un riscaldatore a tubi radianti emette onde infrarosse che viaggiano in linea retta fino a raggiungere una superficie solida. Il pavimento, le macchine e gli occupanti assorbono tale radiazione e rilasciano il calore nell'ambiente circostante. Per ingegneri di impianti e gestori di strutture, il risultato pratico è una risposta di comfort più rapida, un consumo di carburante inferiore e una temperatura a livello del pavimento più costante nei grandi edifici industriali.
La sequenza operativa completa di un riscaldatore a tubi radianti può essere ridotta a quattro fasi chiaramente definite.
Questa fase finale è la caratteristica distintiva del riscaldamento radiante. Un riscaldatore a convezione dipende dall'aria calda che sale verso il tetto, stratificandosi in strati e lasciando zone fredde vicino alla banchina di carico o al banco di lavoro. I tubi radianti aggirano questo problema fornendo energia direttamente alla zona occupata. L'aria viene riscaldata solo dopo che il pavimento e le apparecchiature hanno riemesso il calore immagazzinato. Ciò consente di impostare il termostato diversi gradi più in basso per lo stesso comfort percepito, motivo per cui molte installazioni registrano un risparmio di carburante dal 25 al 40% rispetto ai sistemi ad aria forzata.
I risparmi sopra indicati sono intervalli tipici segnali negli impianti industriali piuttosto che valori garantiti. Il risultato effettivo dipende dall'altezza del soffitto, dalle condizioni di tiraggio, dal livello di isolamento e dalla frequenza con cui vengono aperte le porte di carico. Gli edifici con soffitti alti e grandi volumi d'aria rispondono meglio al riscaldamento radiante perché non è necessario riscaldare l'aria che si accumula semplicemente vicino al tetto. Anche le strutture con frequenti aperture delle porte ne traggono vantaggio, perché l’energia radiante ristabilisce rapidamente il calore a livello del pavimento dopo l’ingresso di aria fredda. Un sistema di aria forzata impiegherebbe molto più tempo a riscaldare l’intero volume d’aria interno dopo ogni ciclo della porta. Queste caratteristiche particolarmente operative rendono l'approccio radiante interessante negli ambienti logistici e produttivi dove le perdite d'aria e l'altezza dell'edificio contrastano con il riscaldamento convenzionale. Per le strutture che richiedono anche di calore di processo o componenti di forni, la stessa tecnologia delle leghe resistenti al calore presente nei tubi radianti viene utilizzata nelle apparecchiature correlate, motivo per cui molti acquirenti iniziano con un guida dettagliata ai fondamenti dei tubi radianti prima di scrivere le loro specifiche.
Un tipico sistema di riscaldamento a tubi radianti è costituito da un numero limitato di componenti robusti. Comprenderli aiuta a specificare l'unità giusta e a diagnosticare i problemi in un secondo momento.
Il bruciatore è il cuore del sistema. Aspira l'aria primaria, la miscela con gas naturale o propano in un rapporto controllato e accende la miscela all'interno del tubo del bruciatore. Il sistema di controllo comprende una valvola del gas, un modulo di accensione, un sensore di fiamma e un termostato o un'interfaccia di gestione dell'edificio. I bruciatori possono funzionare in modalità monostadio, bistadio o modulante. I bruciatori bistadio e modulanti migliorano l'efficienza riducendo l'apporto di combustibile quando lo spazio non necessita della massima potenza.
Il tubo radiante stesso è realizzato in acciaio resistente al calore o acciaio inossidabile altamente legato con geometria diretta, a forma di U o a forma di W. I gas di combustione viaggiano attraverso il tubo e ne aumentano la temperatura superficiale fino al punto in cui inizia l'emissione di infrarossi. Un riflettore in alluminio lucido è posizionato sopra il tubo per reindirizzare la radiazione verso l'alto verso il pavimento sottostante, concentrando il calore dove le persone lavorano effettivamente. Il riflettore protegge inoltre la struttura del tetto dall'eccessiva esposizione al calore radiante.
Dopo aver attraversato il tubo radiante, i gas di combustione contengono ancora calore utilizzabile e devono essere scaricati in modo sicuro. In un design a vuoto o pressione negativa, un ventilatore a tiraggio indotto aspira i prodotti della combustione attraverso il tubo e il sistema di scarico. In un modello a pressione positiva, la pressione del bruciatore spinge i gas attraverso il tubo. I sistemi pull through sono più comuni perché eliminano ogni possibilità di fuoriuscita di gas di combustione nello spazio occupato attraverso un giunto danneggiato.
La metallurgia del tubo radiante è un fattore importante nella vita del sistema. I tubi che funzionano a temperatura superiore a 900°F subiscono un'ossidazione graduale e un affaticamento termico, pertanto per un servizio più lungo sono preferibili leghe resistenti al calore e acciai alto legati con fusione centrifuga. I tubi radianti vengono utilizzati anche nei forni industriali e nelle linee di trattamento termico, dove separano l'atmosfera di combustione dall'atmosfera di processo e garantiscono una distribuzione uniforme del calore. I produttori di dispositivi per il trattamento termico e di componenti di forni applicano le stesse conoscenze sui materiali quando producono tubi radianti e molti di questi opzioni di prodotto a tubi radianti sono disponibili in gradi di leghe abbinati per servizio continuo.
La forma del tubo radiante determina la quantità di superficie di rilascio del calore adatta a un dato spazio del soffitto. Tre standard possono dominare il mercato e ognuna ha un diverso equilibrio tra costi, rendimento e copertura.
An Tubo radiante a forma di I è il layout più semplice, essenzialmente un tubo dritto montato orizzontalmente con una leggera angolazione. È adatto alle officine più piccole e ai reparti più stretti dove è sufficiente una zona di riscaldamento compatta. La disposizione diretta mantiene bassa la caduta di pressione e la lunghezza del tubo corto, quindi la ventola del bruciatore lavora meno. Poiché la potenza termica è inferiore, un'unità a forma di I è anche l'opzione più economica per una zona di riscaldamento singola.
Produttore all'ingrosso di tubi radianti a forma di I, azienda esportatrice Jiangsu Huaye Technology Co., Ltd è un produttore cinese di tubi radianti a forma di I e un'azienda esportatrice di tubi radianti a forma di I, personalizziamo e... Visualizza il prodotto → A Tubo radiante a U raddoppia la superficie di rilascio del calore all'incirca nello stesso ingombro orizzontale. La curva di ritorno ad un'estremità rimanda i gas di combustione attraverso una seconda gamba, il che significa che la lunghezza del soffitto coperta dal riscaldatore è all'incirca uguale alla lunghezza fisica del tubo. Questa configurazione è ampiamente utilizzata nei magazzini, nelle officine di riparazione e nelle celle di produzione di medie dimensioni. La superficie aggiuntiva aumenta sia la potenza totale che l'efficienza radiante rispetto a un tubo dritto di lunghezza complessiva simile.
Produttore all'ingrosso di tubi radianti a forma di U, azienda esportatrice Jiangsu Huaye Technology Co., Ltd è un produttore cinese di tubi radianti a forma di U e un'azienda esportatrice di tubi radianti a forma di U, personalizziamo e... Visualizza il prodotto → A Tubo radiante a forma di W è l'opzione di output più alta. Fornisce quattro passaggi paralleli della superficie del tubo per un bruciatore posizionato su un'estremità. Questo design è selezionato per grandi aree a pavimento aperto come hangar per aerei, centri di distribuzione e grandi capannoni di fabbricazione. Sebbene fornisca la massima quantità di calore, la configurazione W necessita anche di maggiori spazi liberi e di una più attenta spaziatura dei supporti per gestire l'espansione termica.
Produttore all'ingrosso di tubi radianti di tipo W, azienda esportatrice Jiangsu Huaye Technology Co., Ltd è un produttore cinese di tubi radianti di tipo W e un'esportatriceazienda di tubi radianti di tipo W, realizziamo... Visualizza il prodotto → | Configurazione | Numerosi passaggi | Lunghezza tipica | Intervallo di uscita | Superficie ideale |
|---|---|---|---|---|
| A forma di I | 1 | da 10 a 20 piedi | Da 60.000 a 120.000 BTU/ora | Da 4.000 a 10.000 piedi quadrati |
| A forma di U | 2 | da 15 a 30 piedi | Da 100.000 a 180.000 BTU/ora | Da 8.000 a 20.000 piedi quadrati |
| A forma di W | 4 | da 25 a 40 piedi | Da 150.000 a 250.000 BTU/ora | Da 15.000 a 40.000 piedi quadrati |
I valori di potenza sopra indicati sono indicativi di tipici riscaldatori a tubi radianti alimentati a gas piuttosto che limiti assoluti. I valori effettivi dipendono dalla capacità del bruciatore, dal diametro del tubo e dallo spessore della lega della parete del tubo. I tubi più lunghi aumentano la superficie totale ma aumentano anche la caduta di pressione del gas di combustione, quindi il bruciatore deve essere adattato alla geometria del tubo. Scegliere una configurazione troppo grande per lo spazio comporta cicli brevi e scarso comfort, mentre un'unità sottodimensionata funzionerà continuamente e consumerà più carburante del necessario. Un sistema adeguatamente abbinato fornisce una radiazione costante senza correnti d'aria o rumore associato al riscaldamento dell'aria ad alta velocità.
Il modo in cui il calore viene distribuito su un piano è uno degli argomenti più forti a favore dei riscaldatori a tubi radianti. Poiché l'energia infrarossa viaggia fino a quando non entra in contatto con una superficie, il pavimento stesso diventa un radiatore a bassa temperatura che rilascia calore verso l'alto. Ciò produce un profilo di temperatura molto diverso da quello di un sistema ad aria calda.
La temperatura superficiale lungo un tubo radiante non è uniforme. Vicino all'estremità del bruciatore, il metallo raggiunge rapidamente la temperatura massima perché la fiamma e i gas di combustione sono più caldi in quel punto. Muovendosi verso l'estremità di scarico, i gas cedono calore alla parete del tubo, quindi la temperatura superficiale diminuisce gradualmente. Un tubo ben progettato mantiene una differenza di temperatura non superiore al 20-25% tra l'estremità del bruciatore e l'estremità della canna fumaria. Anche così, la temperatura media nell'intero tubo determina la quantità di energia infrarossa trasmessa nello spazio.
L'aumento e la gradualità impostati sulla curva della temperatura sono importanti sia per il comfort che per la durata dell'apparecchiatura. Se il tubo raggiunge un picco troppo brusco e poi scende rapidamente, il pavimento direttamente sotto l'estremità del bruciatore riceve molta più radiazione rispetto al resto del vano, creando punti caldi e zone fredde. Un profilo più uniforme significa che il riflettore può distribuire la radiazione in modo più uniforme sulla superficie occupata. Anche la scelta del materiale influenza la curva, perché i tubi ad alto contenuto di lega con una buona conduttività termica diffondono il calore lungo la loro lunghezza in modo più uniforme rispetto ai tubi in acciaio di bassa qualità. Questo è uno dei motivi per cui gli acquirenti industriali richiedono tubi in legge certificati per alte temperature per una lunga durata e una produzione costante.
I gestori delle strutture spesso confrontano i riscaldatori a tubi radianti con gli aerotermi convenzionali quando pianificano un aggiornamento del sistema di riscaldamento. Entrambi i sistemi hanno usi validi, ma la fisica della fornitura di calore li rende adatti a condizioni molto diverse. Il modo più rapido per formulare una decisione è osservare la distribuzione della temperatura creata da ciascun sistema in un edificio alto.
Il confronto radar sopra riportato valuta entrambi gli approcci al riscaldamento in base a cinque criteri pratici. I riscaldatori a tubi radianti ottengono punteggi più alti in termini di efficienza e comfort perché forniscono calore direttamente al livello del pavimento invece di spingerlo verso il tetto. Anche l'uniformità della temperatura è migliore, poiché il pavimento funge da radiatore secondario che uniforma il calore nello spazio. Gli aerotermi sono leggermente più avanti solo in termini di silenziosità e accesso a piccoli spazi per la manutenzione, perché un'unità di ventilazione canalizzata o ad elica presenta meno problemi a lungo termine relativi all'affaticamento del materiale del tubo.
Il vero problema con un aerotermi in una struttura alta è la stratificazione. L'aria calda sale e si raccoglie nella zona della capriata, dove non ha alcun valore utile, mentre il pavimento rimane freddo e pieno di spifferi. Ecco perché il diverso prestazionale pratico aumenta all'aumentare dell'altezza del soffitto. Un sistema a tubi radianti non ha bisogno di spingere l’aria calda verso il basso; emette semplicemente radiazioni che colpiscono il pavimento e gli occupanti. Per gli edifici con soffitti superiori a 15 piedi, che comprendono la maggior parte dei magazzini e degli impianti industriali, l'energia persa a causa della stratificazione in un sistema di aerotermo può essere notevole.

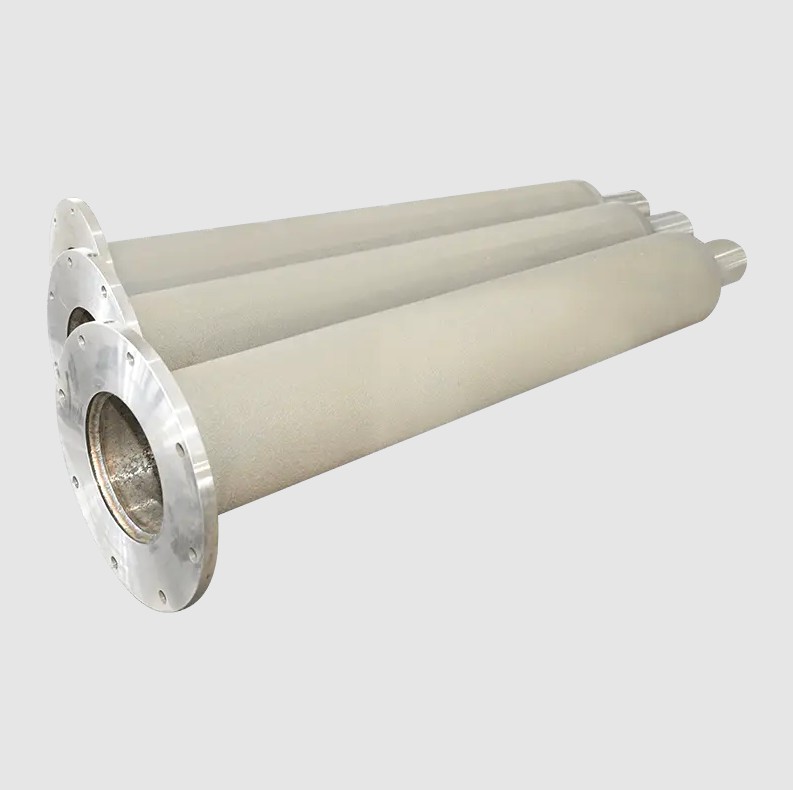

La scelta del giusto riscaldatore a tubi radianti inizia con un calcolo del carico termico, non con una regola empirica. Il calcolo deve tenere conto dell'involucro dell'edificio, dell'isolamento, dei ricambi d'aria, della frequenza di apertura delle porte e delle fonti di calore interne provenienti da macchinari o apparecchiature di processo. Il risultato determina la potenza BTU/h richiesta e il numero di zona di riscaldamento. L'altezza del soffitto e la distanza di montaggio determinano quindi la configurazione del tubo, poiché il riflettore e la superficie del tubo devono essere mantenuti a distanza di sicurezza da materiali combustibili.
La qualità dell'installazione ha un effetto diretto sull'efficienza radiante. Il tubo deve avere una leggera pendenza verso l'alto verso l'estremità di scarico in modo che la condensa ed i gas di combustione scorrano nella direzione corretta. I ganci di supporto devono consentire al tubo di espandersi e contrarsi mentre si riscalda e si raffredda. Il fucile deve essere mantenuto all'angolazione corretta e pulito in modo che la radiazione sia diretta verso la zona bersaglio anziché dispersa. Un riflettore mal allineato può ridurre notevolmente il calore che raggiunge il pavimento.
La manutenzione è semplice ma essenziale. Il bruciatore deve essere ispezionato in ogni stagione di riscaldamento per verificare l'accumulo di carbonio e le corrette caratteristiche della fiamma. È necessario controllare che la superficie del tubo non presenti deformazioni, scolorimenti localizzati o crepe, soprattutto vicino all'estremità del bruciatore dove lo stress termico è massimo. Anche la ventola di scarico e il sifone di scarico necessitano di attenzione, poiché una linea di condensa bloccata può spegnere l'intero riscaldatore. La maggior parte dei produttori pubblica un chiaro programma di manutenzione e il rispetto di esso protegge la garanzia e il prolungamento della durata del tubo in lega resistente al calore.
Quando il progetto prevede la sostituzione di un impianto di riscaldamento esistente o l'espansione in un nuovo edificio, vale la pena coinvolgere il fornitore dell'attrezzatura fin dalle prime fasi di progettazione. Un fornitore che produce anche i tubi radianti può fornire indicazioni pratiche sulla qualità dei materiali, sullo spessore delle pareti dei tubi e sull'abbinamento dei bruciatori. Per discutere un profilo di costruzione specifico con ingegneri metallurgici, contattare il nostro team di ingegneri con la planimetria e le condizioni operative.
I riscaldatori a tubi radianti funzionano bruciando il gas all'interno di un tubo metallico sigillato, riscaldando quel tubo fino al punto di emissione di infrarossi e inviando la radiazione direttamente al pavimento, alle apparecchiature e alle persone. Il principio è semplice, ma le decisioni ingegneristiche relative alla configurazione dei tubi, al tipo di legge e al controllo del bruciatore determinano l'efficienza dell'utilizzo pratico dell'energia.
Per ampi spazi con soffitti alti, i riscaldatori a tubi radianti offrono vantaggi misurabili in termini di comfort e risparmio di carburante. La struttura stessa dell'edificio diventa parte del sistema di riscaldamento, assorbendo le radiazioni e rilasciandole lentamente invece di perdere aria calda nell'intercapedine del tetto. L'abbinamento della configurazione dei tubi al carico termico, l'installazione del sistema con il corretto allineamento e la manutenzione del bruciatore e della superficie dei tubi manterranno il sistema in funzione in modo efficiente per molte stagioni di riscaldamento.
