Three-Roller Six-Arm Manufacturers

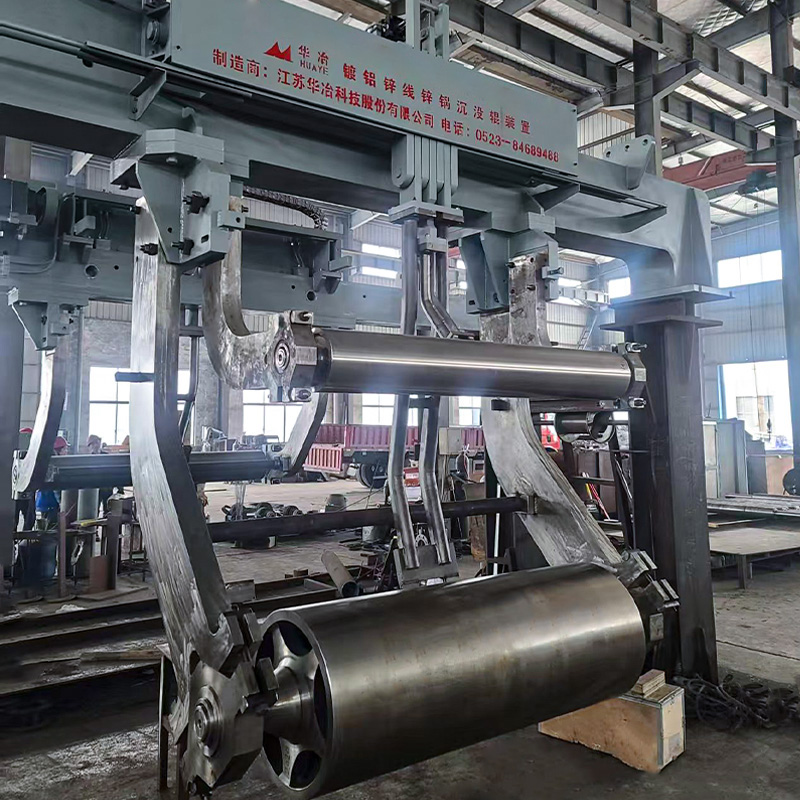

Il gruppo a sei bracci a tre rulli è un componente essenziale per le linee di zincatura, compresa la zincatura a caldo, il rivestimento in alluminio-zinco-silicio, il rivestimento in zinco-alluminio-magnesio e le linee di alluminizzazione. Questo gruppo è costituito da pezzi fusi in acciaio resistenti all'usura e al calore come il rullo di affondamento (o rullo inferiore), i rulli stabilizzatori, i bracci di supporto, i manicotti dell'albero e i manicotti dei bracci.

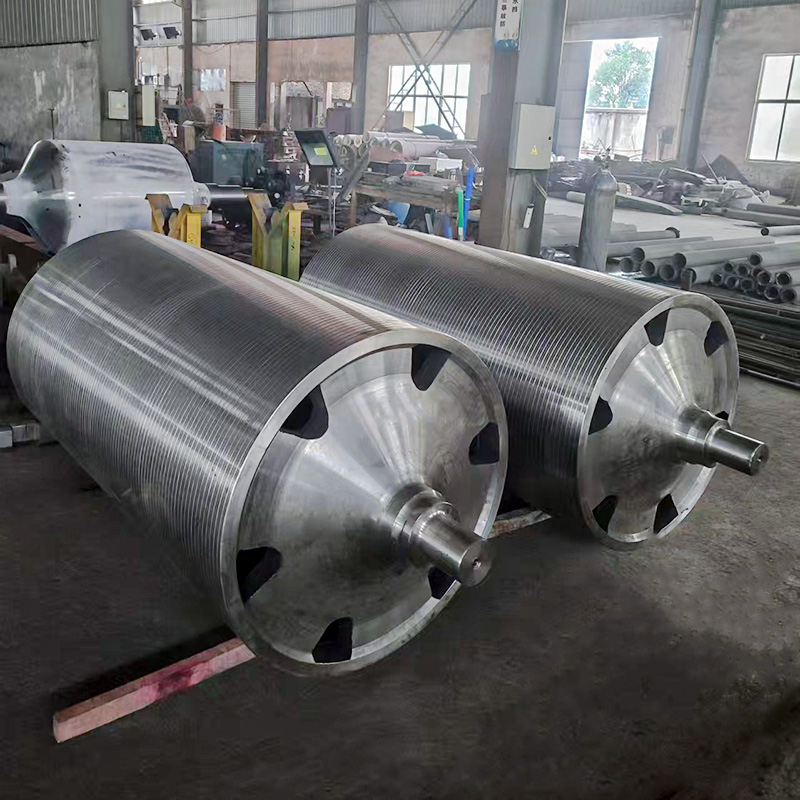

(1) Rullo di affondamento (rullo inferiore)
Il rullo affondante è un dispositivo posizionato all'interno del vaso di zinco. Il nastro di acciaio entra nel crogiolo attraverso la bocca del forno, passa sotto il rullo di affondamento da rivestire, quindi esce dal crogiolo, procedendo attraverso i rulli stabilizzatori e le lame d'aria fino al forno di lega o alla sezione di raffreddamento. Il rullo di affondamento è costantemente immerso in una soluzione fusa di alluminio-zinco. Non ha un proprio meccanismo di azionamento e funziona come un rullo di deflessione passivo. È azionato dall'attrito tra il nastro in movimento e la superficie del rullo e la sua funzione principale è mantenere la tensione nel nastro.

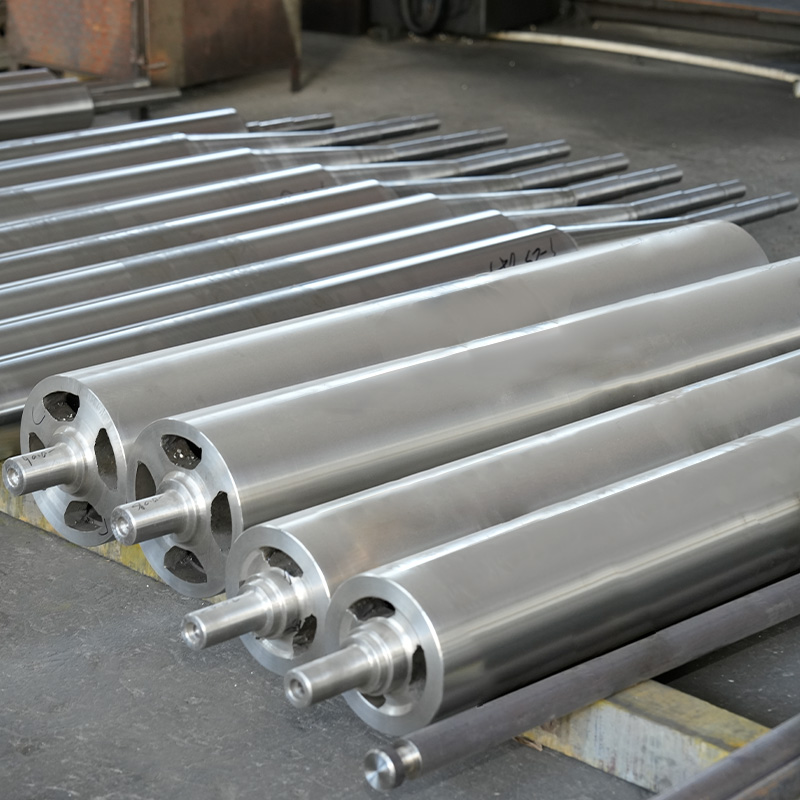

(2) Rulli stabilizzatori
Come il rullo affondante, anche i rulli stabilizzatori sono immersi nella vasca di zinco. Forniscono tensione e guida alla striscia regolando la loro posizione laterale, garantendo che la striscia passi stabilmente attraverso il sistema a lama d'aria. Tipicamente, due rulli stabilizzatori sono disposti alternativamente su entrambi i lati del nastro. Possono essere azionati o non azionati e sono classificati come rulli stabilizzatori anteriori e posteriori. Entrambi sono immersi nel bagno di alluminio-zinco fuso. La loro funzione principale è quella di fornire tensione e guida efficaci al nastro mentre lascia il rullo di affondamento, garantendo che passi in modo continuo e stabile attraverso le lame d'aria, prevenendo così le vibrazioni del nastro e aiutando a controllarne il profilo.

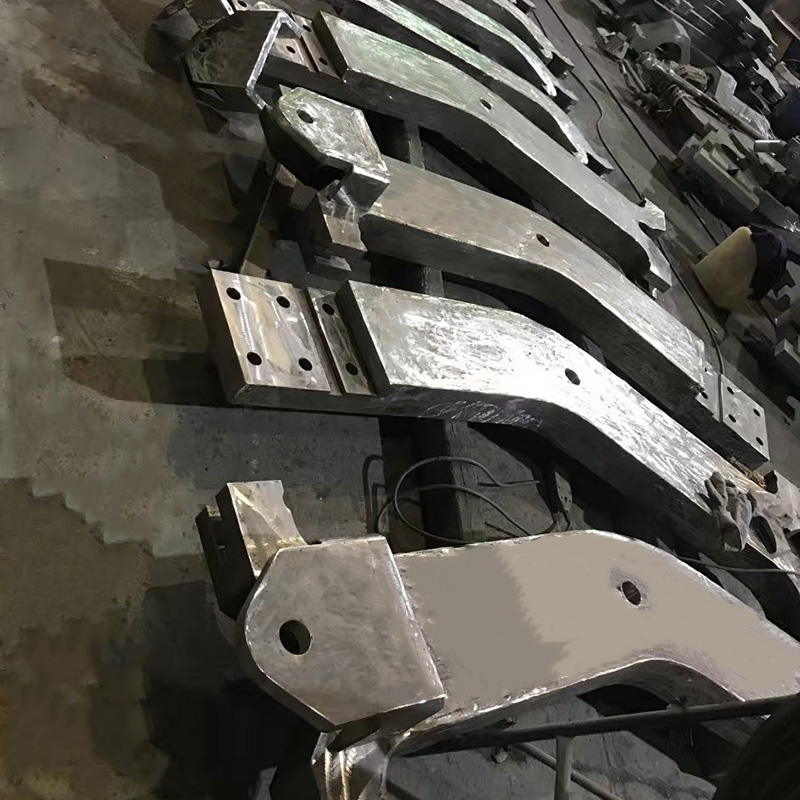

(3) Bracci di supporto
I bracci di supporto mantengono in posizione il rullo di affondamento e i rulli stabilizzatori mentre ruotano. La parte inferiore dei bracci è immersa nel bagno di alluminio-zinco fuso; pertanto, il materiale per i bracci di supporto deve possedere non solo resistenza alla corrosione ma anche sufficiente resistenza alle alte temperature.

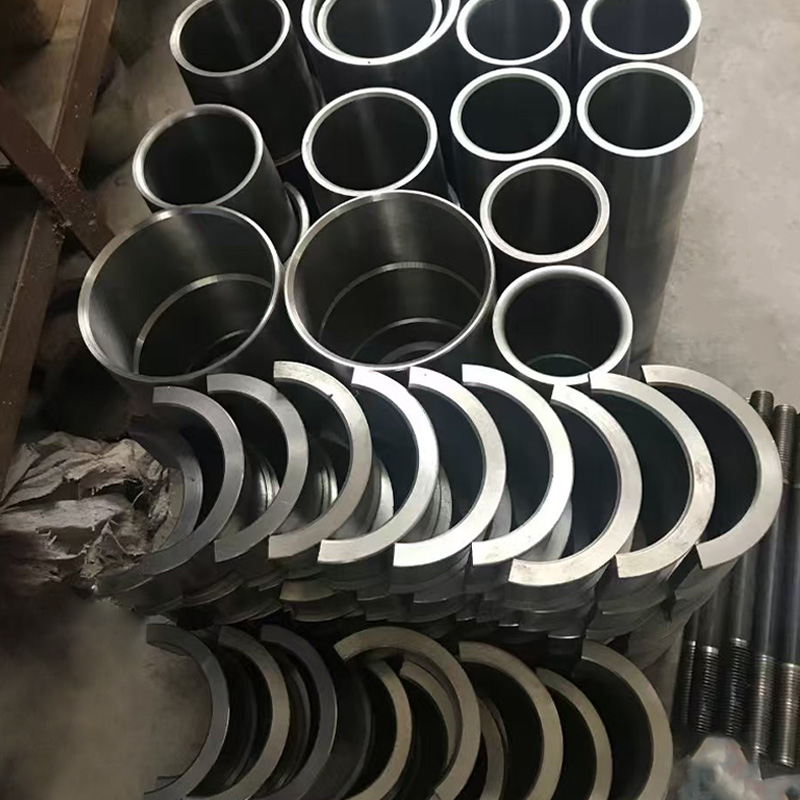

(4) Manicotti dell'albero e manicotti delle braccia
I manicotti dell'albero proteggono le estremità dell'albero del rullo, mentre i manicotti dei bracci proteggono i bracci di supporto. Questi manicotti funzionano principalmente come cuscinetti scorrevoli. Sono soggetti a un elevato stress da contatto e a una forte usura dovuta all'ambiente corrosivo di alluminio-zinco liquido, richiedendo materiali ad alte prestazioni. I manicotti dell'albero e dei bracci sono parti di consumo fondamentali nelle linee continue di rivestimento alluminio-zinco a caldo. La qualità di questi componenti influisce direttamente sulla resa e sull'efficienza dell'intera linea di produzione.
