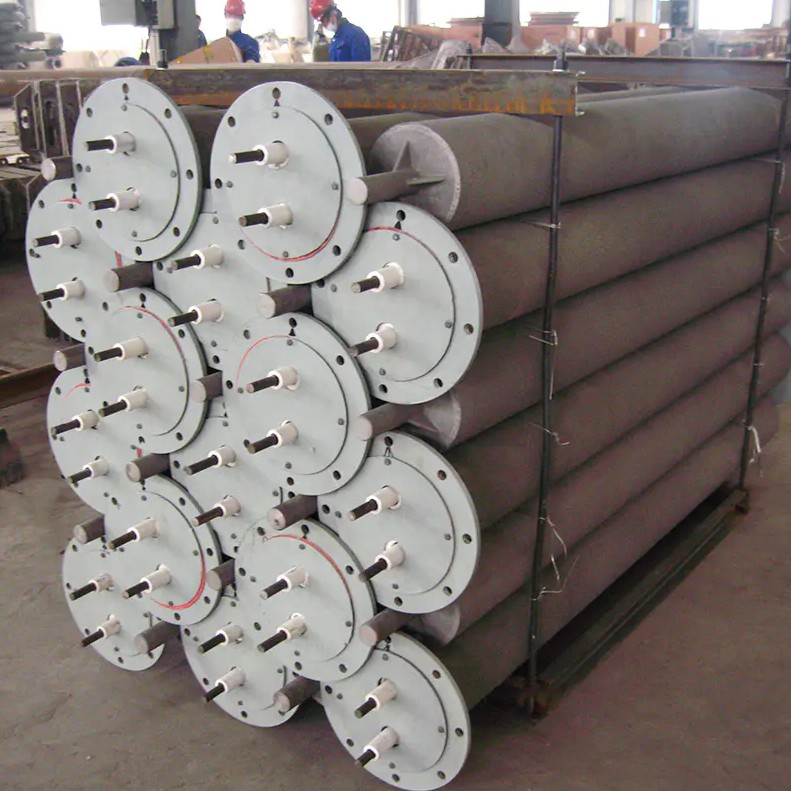

Tubi radianti sono elementi riscaldanti indiretti ad alta temperatura comunemente utilizzati nei forni industriali e nei processi di trattamento termico. Sono costituiti da una fonte di riscaldamento (come un bruciatore a gas o un elemento riscaldante elettrico) racchiusa all'interno di un tubo protettivo resistente al calore, che irradia calore all'interno del forno proteggendo la fonte di riscaldamento dalle atmosfere corrosive.
Funzioni chiave
Trasferimento di calore: principalmente attraverso la radiazione (infrarossi), con una minore componente convettiva, consentendo un riscaldamento uniforme delle superfici.
Protezione: Il tubo protegge la fonte di riscaldamento da ambienti corrosivi o ossidanti, prolungando la durata dell'elemento riscaldante.
I tubi radianti variano principalmente nella forma e nel design, ciascuno ottimizzato per applicazioni specifiche e vincoli di spazio.
| Digitare | Forma/Design | Tipica superficie di trasferimento del calore | Applicazioni comuni | Pro | Contro |
|---|---|---|---|---|---|
| Dritto | Pipa lineare e semplice | Limitato alla lunghezza del tubo | Piccoli forni, design semplici | Facile da installare e mantenere | Minore efficienza di trasferimento del calore |
| Tipo U | Curva a forma di U | Maggiore superficie con un ingombro compatto | Forni a nastro, spazio limitato | Migliore utilizzo dello spazio rispetto al dritto | Più complesso da fabbricare |
| Tipo W | A forma di W con pieghe multiple | Elevata superficie, ottima per zone riscaldanti ampie o grandi | Forni batch di grandi dimensioni, riscaldamento piastre | Massimizza la distribuzione del calore | Caduta di pressione maggiore, installazione complessa |
| Tipo P | A forma di P con un anello | Area superficiale elevata, spesso utilizzata per progetti a ricircolo | Processi ad alta temperatura che richiedono uniformità | Trasferimento di calore efficiente | Più complesso da pulire e mantenere |
| Tubi radianti per riscaldamento elettrico | Varia (spesso dritto o a spirale) | Dipende dal design, spesso dall'intervallo di temperatura più basso | Controllo della temperatura su piccola scala o preciso | Controllo preciso della temperatura, assenza di gas di combustione | Limitato a intervalli di temperatura inferiori rispetto ai tubi alimentati a gas |
Il materiale del tubo è fondamentale per le prestazioni, soprattutto in condizioni di temperature elevate e atmosfere corrosive. I materiali vengono scelti in base alla resistenza alla temperatura, alla resistenza alla corrosione e alla resistenza meccanica.
| Materiale | Composizione | Temperatura massima tipica | Proprietà chiave | Applicazioni tipiche |
|---|---|---|---|---|
| Leghe Fe-Cr-Al | Ferro, Cromo, Alluminio | Fino a -1.200°C (2.192°F) | Ottima resistenza all'ossidazione, buona resistenza meccanica | Forni ad alta temperatura per uso generale |
| Leghe a base di nichel | Alto contenuto di Nichel, Cromo, Molibdeno | Fino a -1.300°C (2.372°F) | Resistenza alla corrosione superiore, soprattutto in atmosfere riducenti | Ambienti del forno altamente corrosivi o aggressivi |
| Leghe da colata resistenti al calore | Varie composizioni di leghe (spesso proprietarie) | Varia (spesso >1.200°C) | Personalizzabile per processi specifici | Processi industriali specializzati |
| Acciaio inossidabile (a basso tenore di carbonio) | Ferro, Cromo (18-20%) | Fino a -1.000°C (1.832°F) | Buona resistenza alla corrosione, costo inferiore | Applicazioni a temperature più basse |
Nel valutare i tubi radianti, gli acquirenti dovrebbero considerare le seguenti specifiche chiave:
| Specifica | Gamma tipica | Impatto sulle prestazioni |
|---|---|---|
| Diametro esterno (OD) | Da 50 mm a 1.500 mm (da 2" a 60") | Determina l'area di potenza termica e la compatibilità dell'installazione |
| Spessore della parete | Da 1 mm a 10 mm (da 0,04" a 0,4") | Influisce sulla durabilità e sull'efficienza del trasferimento di calore |
| Temperatura operativa massima | Da 800°C a 1.300°C (da 1.472°F a 2.372°F) | Temperature più elevate consentono un riscaldamento più rapido ma richiedono materiali più robusti |
| Pressione operativa massima | Fino a 1,5 MPa (150 kg/cm²) | Fondamentale per i tubi alimentati a gas per garantire la sicurezza ad alta pressione |
| Potenza termica (Q) | Da 1.000 a 200.000 kW (a seconda della dimensione e del tipo) | Direttamente correlato alla lunghezza, al diametro e alla temperatura del tubo |
| Efficienza del trasferimento di calore | Dal 70% al 90% (porzione radiante) | Determina la quantità di calore effettivamente trasferita al pezzo |
Una corretta installazione è fondamentale per la sicurezza, l’efficienza e la longevità.
Bruciatore (per tubi alimentati a gas): Genera i gas di combustione che riscaldano il tubo.
Riflettori: dirigono l'energia radiante verso il pezzo in lavorazione, migliorando l'efficienza.
Ventilatori/soffianti: spesso utilizzati per far circolare i gas di combustione attraverso il tubo e scaricarli in modo sicuro.
Isolamento (ad esempio, mattoni refrattari): circonda il tubo per contenere il calore e proteggere le pareti del forno.
Consentire l'espansione termica: utilizzare connessioni flessibili o giunti di dilatazione per accogliere la crescita indotta dalla temperatura.
Garantire una distanza adeguata: mantenere le distanze consigliate dagli altri componenti del forno per evitare il surriscaldamento.
Connessioni di tenuta: tutti i giunti devono essere a tenuta di gas per i tubi alimentati a gas per evitare perdite e garantire la sicurezza.
Utilizzare un montaggio appropriato: fissare il tubo utilizzando staffe o supporti in grado di sopportare il peso e lo stress termico.
Ispezione visiva: cercare crepe, corrosione o deformazioni sulla superficie del tubo.
Test di pressione: per i tubi alimentati a gas, verificare regolarmente la presenza di perdite utilizzando manometri.
Monitoraggio della temperatura: utilizzare termocoppie per garantire che il tubo non superi la temperatura nominale.
| Problema | Potenziale causa | Soluzione |
|---|---|---|
| Emissione di calore ridotta | Incrostazione o ossidazione della superficie del tubo | Pulire la superficie del tubo; sostituire se gravemente corroso |
| Perdite di gas | Guarnizioni danneggiate o crepe nel tubo | Eseguire test di pressione; sostituire le sezioni danneggiate |
| Riscaldamento irregolare | Allineamento errato del tubo o riflettori insufficienti | Riallineare il tubo; installare o regolare i riflettori per una radiazione uniforme |
Quando acquisti un tubo radiante, considera i seguenti criteri per assicurarti di selezionare il prodotto giusto per la tua applicazione:
Requisiti dell'applicazione: definire il processo (ad esempio, ricottura, cementazione, essiccazione) e l'intervallo di temperatura richiesto.
Dimensioni e layout del forno: scegli un tipo di tubo (diritto, a U, a W, ecc.) che si adatti ai vincoli fisici del tuo forno.
Compatibilità con l'atmosfera: assicurarsi che il materiale del tubo possa resistere all'atmosfera del forno (ossidante, riducente, neutra).
Fonte di energia: decidi tra a gas (temperature più elevate, costi operativi inferiori) o elettrica (controllo preciso, senza gas di combustione) in base alla disponibilità e al costo.
Conformità normativa: verificare che il tubo e i bruciatori associati soddisfino gli standard locali di sicurezza e di emissione (ad esempio, i limiti di NOx per i bruciatori a gas).
I moderni design dei tubi radianti incorporano caratteristiche sofisticate per migliorare le prestazioni, ridurre il consumo energetico e migliorare la durata. Nel settore sono prevalenti le seguenti innovazioni:
Concetto: I bruciatori rigenerativi preriscaldano l'aria di combustione utilizzando i gas di scarico propri del forno, ottenendo così una temperatura della fiamma più elevata. Tuttavia, ciò può causare un riscaldamento eccessivo delle pareti del tubo.
Innovazione: introduzione di uno schermo gassoso: un flusso di gas inerti o raffreddati (spesso una parte dei prodotti della combustione) che scorre adiacente alla parete del tubo. Questo schermo protegge il tubo dalla parte più calda della fiamma, distribuendo il calore in modo più uniforme ed evitando surriscaldamenti localizzati.
Vantaggio: consente l'uso di pareti più sottili mantenendo la durata del tubo e riduce la formazione di ossidi di azoto (NOx) moderando la temperatura della fiamma.
Concetto: I tubi saldati tradizionali possono avere proprietà asimmetriche a causa della direzione della saldatura.
Innovazione: la saldatura a spirale crea un tubo simmetrico in cui le proprietà sono uniformi attorno alla circonferenza. Questo design riduce inoltre al minimo la distorsione durante il riscaldamento.
Vantaggio: migliora la stabilità meccanica e l'uniformità del trasferimento di calore, particolarmente importante per i processi di trattamento termico ad alta precisione.
Concetto: Per massimizzare l'efficienza radiante, i tubi possono essere disposti in configurazioni che riflettono e concentrano il calore.
Attuazione:
Tubi di tipo W: presentano curve multiple che aumentano la superficie con un ingombro compatto, ideali per grandi zone di riscaldamento.
Riflettori: superfici riflettenti posizionate strategicamente (spesso realizzate in leghe ad alta temperatura) dirigono la radiazione verso il pezzo in lavorazione, riducendo la perdita di calore verso le pareti del forno.
Fasci multitubo: nei forni ad alta capacità, più tubi vengono raggruppati insieme con collettori condivisi, bilanciando il flusso e la temperatura su un'ampia area.
Materiali: le leghe avanzate (ad esempio Kanthal, Fe-Cr-Al) con pareti sottili (fino a 3/8") forniscono una resistenza all'ossidazione superiore riducendo al contempo la massa termica.
Vantaggio: tempi di riscaldamento del forno più rapidi e consumo energetico ridotto, poiché è necessario riscaldare meno materiale prima di raggiungere la temperatura target.
Gli acquirenti spesso valutano i tubi radianti rispetto ad altri metodi di riscaldamento del forno. Di seguito è riportata una panoramica comparativa:
| Parametro | Tubi radianti | Bruciatori a fuoco diretto | Riscaldatori a resistenza elettrica |
|---|---|---|---|
| Efficienza del trasferimento di calore | Alto (fuoco radiante) | Moderato (mix di convezione e radiazione) | Alto (riscaldamento elettrico diretto) |
| Compatibilità dell'atmosfera | Eccellente (isolato dai gas di combustione) | Scarso (contatto diretto con i gas) | Eccellente (nessun gas di combustione) |
| Intervallo di temperatura | Fino a 1300°C (2600°F) | Simile, ma l'esposizione alla fiamma può limitare la durata del tubo | Tipicamente inferiore; limitato dai materiali degli elettrodi |
| Flessibilità delle fonti energetiche | Gas, petrolio, gas naturale | Principalmente gas/petrolio | Solo elettricità |
| Complessità di installazione | Moderato (richiede autorizzazione, linee del gas) | Semplice (fiamma diretta) | Semplice (cablaggio elettrico) |
| Frequenza di manutenzione | Da basso a moderato (dipende dal materiale) | Alta (pulizia bruciatore, regolazioni fiamma) | Basso (nessuna parte in movimento) |
| Casi d'uso tipici | Trattamenti termici ad elevata purezza, forni a nastro continuo | Riscaldamento batch semplice, applicazioni a basso costo | Controllo della temperatura preciso e su piccola scala |
La sfida: mantenere una temperatura uniforme su un nastro di acciaio in movimento preservando un'atmosfera pulita.
Soluzione: Implementazione di Tubi Radianti Tipo U con bruciatori rigenerativi e schermo gassoso. La geometria del tubo ha consentito un design compatto che si adattava all'altezza limitata del forno, mentre lo schermo proteggeva il tubo dai picchi di fiamma, prolungandone la durata.
Risultato: riduzione del 15% del consumo di carburante e aumento del 20% della durata del tubo grazie allo schermo protettivo e al materiale in lega di alta qualità.
La sfida: raggiungere temperature superiori a 1200°C per la ricottura delle leghe senza compromettere l'integrità del tubo.
Soluzione: Utilizzo di tubi radianti in lega a base di nichel con design a parete sottile e saldatura a spirale. La lega ad alta temperatura ha resistito all'ossidazione e la parete sottile ha ridotto l'inerzia termica, consentendo un rapido aumento della temperatura.
Risultato: riduzione del tempo di riscaldamento del 30% ed eliminazione degli incidenti legati alla rottura dei tubi in un periodo operativo di 3 anni.
| Sintomo | Potenziale causa | Controllo diagnostico | Azione consigliata |
|---|---|---|---|
| Distribuzione non uniforme della temperatura | Schermatura riflettente inadeguata o disallineamento del tubo | Termografia a infrarossi all'interno del forno | Riallineare il tubo, installare ulteriori riflettori, verificare le distanze di sicurezza |
| Degradazione rapida del tubo | Eccessivo impatto della fiamma, scelta inadeguata del materiale | Ispezionare la parete del tubo per individuare eventuali punti caldi, controllare la pressione del bruciatore | Installare uno schermo antigas, passare a una lega di grado superiore, regolare la pressione del bruciatore |
| Elevato consumo di carburante | Funzionamento inefficiente del bruciatore, scarso isolamento | Monitorare la temperatura dei gas di scarico, ispezionare l'isolamento del forno | Regola il bruciatore per un rapporto aria-carburante ottimale e aggiungi l'isolamento esterno agli alloggiamenti |
| Rumore o vibrazione | Flusso di gas turbolento, montaggio allentato | Ascolta la risonanza, controlla i bulloni di montaggio | Fissare le staffe di montaggio e regolare la portata del gas per ridurre la turbolenza |
Quando si specificano o si acquistano tubi radianti, assicurarsi della conformità ai seguenti standard per garantire qualità, sicurezza e interoperabilità:
| Standard | Ambito | Rilevanza per i tubi radianti |
|---|---|---|
| HG/T2601 | Standard nazionale cinese per le apparecchiature per il trattamento termico | Specifies dimensions, material grades, and testing methods for furnace components, including radiant tubes |
| ASTM A608 / ASME SA-608 | Standard Specification for Nickel-Chromium-Iron Alloy Tubes | Governs the chemical composition and mechanical properties of nickel-based alloy tubes used in high-temperature furnaces |
| DIN 10295 | German standard for steel tubes for pressure purposes | Relevant for pressure-rated gas-fired radiant tubes, ensuring they can safely contain combustion gases |
| JIS G5122 | Japanese Industrial Standard for stainless steel tubes | Applies to stainless steel radiant tubes, detailing acceptable corrosion resistance and heat treatment processes |
| ISO 9001 | Quality Management Systems | Ensures the manufacturer follows consistent quality control processes, critical for high-reliability applications |
Before finalizing a purchase, use this checklist to ensure all critical factors are addressed:
Target temperature range (°C/°F)
Required heat flux (kW/m²)
Furnace atmosphere (oxidizing, neutral, reducing)
Choose between Straight, U-Type, W-Type, or P-Type based on furnace space and heating zone uniformity.
Determine if standard stainless steel suffices or if a high-nickel alloy is needed for corrosive environments.
Confirm outer diameter, wall thickness, and minimum clearance (typically ≥ 75 mm from walls) to accommodate thermal expansion.
Ensure the tube's inlet design matches the intended burner (regenerative vs. direct fire) and that gas pressure specifications are met.
Obtain material certificates, heat treatment logs, and compliance certificates (ASTM, DIN, ISO).
Verify that the supplier provides installation guidelines and that spare parts are readily available for the selected tube type.
When sourcing radiant tubes, a systematic evaluation ensures reliability, compliance, and value for money:
| Evaluation Criterion | What to Verify | Typical Evidence |
|---|---|---|
| Material Certification | Request material test reports (e.g., ASTM A608 for nickel alloys) confirming chemical composition and mechanical properties. | Certificates of compliance, batch test reports. |
| Manufacturing Process | Verify that the supplier uses spiral welding for uniform wall properties and conducts post‑weld heat treatment to relieve stresses. | Process flow diagrams, QA inspection records. |
| Dimensional Tolerance | Ensure the tube meets specified outer diameter (OD), wall thickness, and straightness tolerances (often ±0.1 mm for high‑precision applications). | Dimensional inspection certificates, CMM data. |
| Installation Accessories | Confirm inclusion of flange gaskets, U‑clips, and reflector end caps compatible with your furnace design. | Parts list, accessory catalog. |
| After‑Sales Support | Assess the availability of technical support, spare parts inventory, and warranty terms (typically 12‑24 months for high‑temperature alloys). | Service level agreements, warranty documentation. |
| Compliance and Standards | Check adherence to relevant standards (e.g., HG/T 2601 for Chinese heat‑treatment equipment, ISO 9001 for quality management). | Certification copies, audit reports. |
Proper installation is critical for performance, longevity, and safety. Follow these guidelines:
Wall/Floor Distance: Maintain a minimum clearance of 1.2 × tube diameter (d) from furnace walls and floors for temperatures above 600 °C, and ≥ 100 mm for lower temperatures with high air flow.
Tube Spacing: Center‑to‑center spacing should be ≥ 2.5 × d to avoid radiative interference and ensure uniform heating.
Support Hangers: Position tube hangers no more than 4 in (10 cm) from the burner unit, and use S‑hooks for secure suspension.
Torque Specifications: Apply uniform torque to flange bolts (typically 15‑20 Nm) to avoid uneven compression that could lead to leaks.
Seal Integrity: Use high‑temperature silicone or graphite gaskets. Verify that the flame observation window faces down to prevent direct flame impact on the tube's entry point.
Shock Sensor Inspection: Ensure shock sensors on packaging are intact upon receipt, indicating the tube has not been damaged during transport.
Thermal Imaging: Conduct an infrared scan after initial heat‑up to identify hot spots or uneven radiation patterns.
Pressure Relief: Install pressure relief valves on the gas line to protect against over‑pressurization.
Ventilation: Ensure adequate ventilation for combustion gases, especially when using low‑NOx burners that may produce higher levels of CO if not properly adjusted.
A proactive maintenance strategy extends tube life and minimizes unexpected downtime:
| Maintenance Activity | Frequency | Key Indicators |
|---|---|---|
| Visual Inspection | Monthly (visual), Quarterly (detailed) | Check for discoloration, cracking, or deformation of the tube surface. |
| Flange Seal Replacement | Every 1‑2 years (or per OEM recommendation) | Look for gasket hardening, cracking, or gas leaks at the flange. |
| Reflector Alignment Check | Quarterly | Verify that reflector overlaps remain within tolerance (± 2 mm) and adjust if sagging occurs. |
| Gas Flow Calibration | Annually | Ensure burner pressure and air‑fuel ratio remain within design specifications to avoid flame impingement. |
| End‑of‑Life Assessment | Every 5 years (or after major thermal cycles) | Conduct a non‑destructive test (e.g., ultrasonic thickness measurement) to assess wall thinning |
End‑of‑Life Options:
Refurbishment: Some high‑nickel tubes can be re‑coated with protective layers (e.g., Al₂O₃) to extend service life.
Re‑Casting: For alloy tubes, consider sending the material to a foundry for re‑melting and casting into new tubes, which can be more sustainable than purchasing new stock.
Even with careful design, operational issues can arise. This section provides a systematic approach to diagnosing common problems, using both empirical observations and quantitative analysis.
| Sintomo | Likely Causes | Diagnostic Steps | Corrective Actions |
|---|---|---|---|
| Uneven temperature distribution | 1. Misaligned reflectors 2. Tube sagging 3. Inconsistent gas flow | 1. Perform infrared scan across the tube surface 2. Measure tube centerline deviation with a laser level 3. Check gas manifold pressure uniformity | 1. Realign reflectors (maintain 9‑in overlap) 2. Adjust tube hangers or replace with a thicker‑wall tube 3. Balance manifold or replace clogged orifices |
| Excessive NOx emissions | 1. High flame temperature 2. Inadequate excess air 3. Burner wear | 1. Measure flame temperature with a pyrometer 2. Perform exhaust gas analysis 3. Inspect burner for tip erosion | 1. Reduce peak flame temperature (e.g., lower excess air) 2. Adjust air‑fuel ratio for optimal stoichiometry 3. Replace or rebuild burner |
| Flame impingement on tube entry | 1. Incorrect flame angle 2. Tube entrance too close to burner 3. Damaged flame front | 1. Visually inspect flame entry point 2. Measure distance from burner to tube (maintain ≥ 4 in) 3. Check for blockage in fuel line | 1. Adjust burner position or angle 2. Increase spacing or add a flame diffuser 3. Clear blockage, replace damaged components |
| Rapid tube degradation (corrosion/cracking) | 1. Incompatible alloy for atmosphere 2. Thermal shock cycles 3. Contaminated fuel | 1. Conduct metallurgical analysis of failed section 2. Review temperature ramp rates 3. Test fuel composition for sulfur/halides | 1. Switch to a more resistant alloy (e.g., Kanthal for reducing) 2. Modify heat‑up/cool‑down profiles 3. Purify fuel or install filtration |
When a failure occurs, apply a simple quantitative model to estimate the contribution of each factor:
α (Thermal Factor): Increases with rapid temperature changes (ΔT/Δt). Use data from thermocouples to calculate ramp rates.
β (Chemical Factor): Correlates with fuel impurity levels (e.g., ppm of H₂S). Obtain fuel analysis reports.
γ (Mechanical Factor): Relates to tube sag (mm deviation) and gas velocity (m/s). Measure using laser alignment tools and flow meters.
Q1: How does a radiant tube differ from a traditional furnace burner?
A radiant tube encloses the heating source within a protective tube, allowing for indirect heating. This protects the heating element from corrosive atmospheres and enables more uniform heat distribution compared to direct flame burners.
Q2: Can radiant tubes be used for both heating and cooling?
No, radiant tubes are designed exclusively for heating applications. Cooling processes typically use different technologies such as water jackets or air cooling systems.
Q3: What is the typical lifespan of a radiant tube?
The lifespan varies based on material and operating conditions but generally ranges from 5 to 15 years. Proper maintenance and avoiding exposure to temperatures beyond the tube's rating can extend its service life.
Q4: Are there any special safety concerns with radiant tubes?
Yes. For gas-fired tubes, ensure proper ventilation and exhaust of combustion gases. For all tubes, avoid direct contact with the hot surface and use protective equipment during installation and maintenance.
| Category | Key Parameter | Target Value / Action |
|---|---|---|
| Tube Geometry | Overlap of reflectors | ≥ 9 in (23 cm) |
| Clearance | Distance to furnace wall | ≥ 1.2 × tube diameter |
| Support | Hanger spacing from burner | ≤ 4 in (10 cm) |
| Material | For > 1,200 °C reducing | Kanthal A1 or Inconel 625 |
| Installation | Flange torque | 15‑20 Nm (uniform) |
| Maintenance | Seal replacement interval | 12‑24 months |
| Performance | Target emissivity | 0.85‑0.92 (high‑nickel) |
| Safety | Shock sensor check | Verify intact on receipt |
| Future‑Proofing | Modular capability | Use segmented tube design |
