What is the service life of radiant tubes?

La vita utile di a Tubo radiante in genere varia da Da 3 a 10 anni in funzionamento continuo di forni industriali , con la cifra effettiva che dipende fortemente dal tipo di legge utilizzata, dalla temperatura operativa, dall'atmosfera del forno, dalla frequenza del ciclo termico e dalla qualità delle pratiche di installazione e manutenzione. I tubi radianti prodotti con leghe ad alta temperatura di prima qualità mediante fusione centrifuga come HP40Nb che operano entro l'intervallo di temperatura nominale e soggetti a cicli termici graduali e controllati raggiungono comunemente una durata di servizio al limite superiore di questo intervallo, mentre i tubi utilizzati al di sopra della temperatura di progettazione, sottoposti a frequenti shock termici rapidi o fabbricati con leghe di qualità inferiore spesso si guastano ben entro 3 anni.

La durata del tubo radiante non è un numero fisso: è il risultato di un'interazione tra progettazione metallurgica, condizioni operative e disciplina di manutenzione. Comprendere gli specifici meccanismi di guasto che limitano la durata del tubo radiante, nonché le leve progettuali e operative disponibili per estenderla, consente agli operatori del forno di prendere decisioni informate sulla selezione della legge, sulle pratiche operative e sulla programmazione della manutenzione che incidono direttamente sui tempi di attività del forno e sui costi di sostituzione.

Che cos'è un tubo radiante e perché è importante la sua durata

Un tubo radiante è un tubo metallico sigillato installato all'interno di un forno industriale che contiene al suo interno la fiamma di un bruciatore a gas o olio e i prodotti della combustione, che trasmette il calore alla camera del forno e al carico di processo per irraggiamento dalla sua superficie esterna calda, senza che i gas di combustione entrino mai in contatto con il prodotto in lavorazione. Questo principio di riscaldamento indiretto è essenziale in applicazioni quali forni per trattamento termico, linee di ricottura continua, forni di zincatura e altri processi in cui l'atmosfera all'interno della camera del forno deve essere controllata o mantenuta privata di sottoprodotti della combustione.

Poiché i tubi radianti funzionano all'interfaccia tra una fiamma libera internamente e l'atmosfera di un forno ad alta temperatura esternamente - spesso esposte contemporaneamente a condizioni di ossidazione all'esterno e condizioni di riduzione o carburazione all'interno - sono tra i componenti più sollecitati termicamente e chimicamente in qualsiasi sistema di forno. La sostituzione dei tubi radianti è uno dei maggiori costi di manutenzione ricorrenti nel funzionamento continuo dei forni e guasti imprevisti ai tubi causano tempi di fermo del forno, potenziali danni al carico di processo e in alcuni casi incidenti di sicurezza dovuti a perdite di gas di combustione. Comprendere ed estendere la durata utile dei tubi radianti ha quindi un impatto diretto e misurabile sull'economia di funzionamento del forno.

Fattori primari che determinano la durata utile del tubo radiante

La durata utile del tubo radiante è determinata da una combinazione di materiali, progettazione e fattori operativi. I seguenti fattori sono i determinanti più significativi della durata di un determinato tubo radiante in servizio sicuro ed efficace.

Temperatura operativa relativa alla classificazione della legge

Ogni lega di tubi radianti ha una temperatura operativa continua massima al di sopra della quale la deformazione da scorrimento viscoso e i tassi di ossidazione accelerano bruscamente. Anche il funzionamento di un tubo radiante 50 gradi C al di sopra della temperatura continua massima nominale possono ridurre la durata del servizio del 50% o più , secondo i dati pubblicati dall'American Society for Metals (ASM International, asminternational.org) sul comportamento da scorrimento viscoso-rottura delle leghe fuse resistenti al calore. Questa sensibilità deriva dal fatto che la velocità di scorrimento segue una relazione esponenziale (tipo Arrhenius) con la temperatura, il che significa che l'aumento relativamente piccoli della temperatura producono riduzioni sproporzionatamente grandi della durata della rottura.

Frequenza e velocità del ciclo termico

I tubi radianti che vengono riscaldati e raffreddati ripetutamente, sia dai cicli di avvio e spegnimento del forno, dalle interruzioni del processo o dal funzionamento di tipo batch, subiscono danni da fatica termica oltre allo scorrimento e all'ossidazione stazionari che si verificano durante il funzionamento continuo. Ciascun ciclo termico induce sollecitazioni di espansione differenziali tra le zone calde e fredde del tubo e tra le superfici interne ed esterne del tubo. I frequenti cicli termici rapidi sono una delle cause più comuni di guasto prematuro del tubo radiante , producendo spesso fessurazioni circonferenziali in corrispondenza dei cordoni di saldatura o nei punti di vincolo strutturale ben prima che il tubo raggiunga la sua durata di servizio limitata allo scorrimento viscoso in condizioni stazionarie.

Composizione dell'atmosfera del forno

La composizione chimica sia dell'atmosfera di combustione interna che dell'atmosfera del forno esterno influisce in modo significativo sui tassi di degrado del tubo radiante. Le atmosfere di carburazione, le impurità del carburante contenente zolfo e le condizioni di combustione ad alta umidità accelerano il degrado della superficie interna, mentre all'esterno, le atmosfere contenenti cloro, composti di zolfo o la pressione parziale fluttuante dell'ossigeno accelerano la formazione di incrostazioni esterne e la spallazione. I tubi che lavorano in atmosfera di forni di cementazione per processi di cementazione subiscono in genere un attacco superficiale interno più rapido rispetto ai tubi equivalenti in forni ad atmosfera neutra o ossidante.

Geometria del tubo e spessore della parete

Lo spessore della parete del tubo determina direttamente l'area della sezione trasversale disponibile per sopportare le sollecitazioni indotte dalla pressione interna, dal peso proprio e dai gradienti termici. I tubi a parete più sottile raggiungono una determinata frazione dello spessore di parete rimanente prima poiché l'ossidazione consuma progressivamente il metallo sia dalle superfici interne che da quelle esterne. Anche la geometria del tubo (diritto, di tipo U, di tipo W o recupero a terminazione singola) influisce sulla durata del servizio, poiché geometrie più complesse con più piegature o giunti saldati introducono ulteriori punti di concentrazione delle sollecitazioni dove statisticamente è più probabile che si presentino guasti.

Selezione della legge e il suo impatto diretto sulla durata del servizio

La lega con cui viene prodotto un tubo radiante è la decisione di progettazione più influente che influisce sulla durata del servizio, poiché determina la resistenza allo scorrimento viscoso del tubo, la resistenza all'ossidazione e la resistenza alla carburazione alla temperatura operativa prevista. La tabella seguente riassume gli intervalli di vita utile tipici delle famiglie di leghe più comunemente utilizzate nella produzione di tubi radianti.

La progressione da HH a HK40, HP40 e HP40Nb riflette l'aumento del contenuto di nichel e l'aggiunta di stabilizzanti che formano carburo di niobio, che migliorano sia la resistenza al creep alle alte temperature che la stabilità del carburo. La lega HP40Nb stabilizzata al niobio è ampiamente considerata lo standard per le applicazioni impegnative nei forni continui perché i carburi di niobio che si formano durante il servizio sono più stabili alle alte temperature rispetto ai carburi di cromo presenti nei gradi non stabilizzati, riducendo il tasso di ingrossamento del carburo intergranulare che altrimenti degrada la resistenza allo scorrimento viscoso durante un servizio prolungato.

Meccanismi di guasto comuni che mettono fine alla vita utile del tubo radiante

I tubi radianti non si guastano in modo casuale: si guastano attraverso un piccolo numero di meccanismi di degrado ben compresi, ognuno dei quali lascia provare caratteristiche che il personale esperto di manutenzione dei forni utilizza per diagnosticare la causa principale e adattare di conseguenza la pratica operativa.

Deformazione e cedimento del creep

Il creep è la deformazione plastica lenta e dipendente dal tempo del metallo sotto stress prolungato a temperatura elevata. Nei tubi radianti, lo scorrimento si manifesta come un graduale cedimento delle sezioni orizzontali del tubo sotto il proprio peso proprio, in particolare tra i punti di supporto. Un abbassamento eccessivo riduce la distanza dalle strutture adiacenti del forno, può causare il contatto del tubo con tubi refrattari o altri tubi e, negli stadi avanzati, porta ad un assortimento localizzato e alla possibile rottura nel punto di massima deformazione. Supporti e pendini dei tubi adeguatamente distanziati, insieme al funzionamento entro la temperatura nominale della lega, rappresentano le principali attenuazioni contro i guasti dovuti allo scorrimento viscoso.

Ossidazione e spallazione delle scaglie

A temperatura elevata, la superficie esterna del tubo radiante reagisce con l'ossigeno nell'atmosfera del forno per formare una scaglia protettiva di ossido di cromo. In condizioni di stato stazionario questa incrostazione è protettiva e rallenta l'ulteriore ossidazione, ma ripetuti cicli termici provocano la rottura e la sfaldatura (sfaldamento) dell'incrostazione a causa della mancata corrispondenza nell'espansione termica tra l'incrostazione di ossido e il metallo sottostante. Ogni evento di spallazione espone la superficie metallica fresca a una rinnovata ossidazione e l'effetto cumulativo di cicli ripetuti può essere un tasso di perdita di metallo significativamente più elevato di quello previsto dalla sola ossidazione allo stato stazionario.

Carburazione e infragilimento

Nei forni con atmosfera di combustione interna ricche di carbonio o atmosfera di processi di cementazione esterni, il carbonio può diffondersi nella parete del tubo, formando carburi di cromo che aumentano la durezza ma riducono la duttilità e la tenacità nella zona interessata. Il materiale del tubo radiante carburato diventa sempre più fragile nel tempo e suscettibile a fessurazioni sotto sollecitazioni del ciclo termico che la microstruttura originale e più duttile avrebbe sopportato senza danni. La carburazione è generalmente irreversibile una volta che è progredita in modo significativo nella parete del tubo.

Cracking da fatica termica

Le cricche da fatica termica tipicamente iniziano in punti di vincolo strutturale o concentrazione di sollecitazioni - cordoni di saldatura, punti di supporto, connessioni flangiate o transizioni tra sezioni di tubi diritte e curva - e si propagano con ogni ciclo termico successivo. La fatica termica è spesso la modalità di guasto dominante nei forni con frequenti cicli di avvio-spegnimento o operazioni di lavorazione batch , al contrario dei forni che funzionano continuamente per periodi prolungati, dove lo scorrimento viscoso e l'ossidazione tendinea invece dominano il meccanismo di guasto.

Qualità della produzione e suoi effetti sulla durata utile raggiungibile

Al di là della selezione della lega, il processo di fabbricazione utilizzato per produrre un tubo radiante influisce in modo significativo sulla sua durata di servizio ottenibile, poiché la qualità di fabbricazione determina la consistenza della microstruttura, la presenza o l'assenza di difetti di fusione interna e l'accuratezza dimensionale del tubo finito.

Colata centrifuga vs. cola statica

I tubi radianti colati centrifughi vengono prodotti versando la lega fusa in uno stampo rotante, dove la forza centrifuga compatta il metallo contro la parete dello stampo mentre si solidifica. Questo processo produce una microstruttura più densa e uniforme con meno difetti di porosità interna rispetto ai metodi di fusione statica (per gravità), traducendosi direttamente in una migliore resistenza allo scorrimento viscoso e una durata di servizio più uniforme per tutta la popolazione dei tubi. La fusione centrifuga è il metodo di produzione standard per i tubi radianti di alta qualità destinato ad applicazioni esigenti e di lunga durata, poiché la migliore solidità metallurgica riduce l'incidenza di guasti precoci causa da difetti che potrebbero altrimenti verificarsi ben prima della durata limitata al creep statisticamente previsto.

Consistenza dello spessore della parete

Lo spessore uniforme della parete attorno alla circonferenza del tubo e lungo la sua lunghezza garantisce che lo stress sia distribuito uniformemente sia sotto la pressione interna che sotto il carico del gradiente termico. Punti sottili localizzati, dovuti a difetti di fusione o successivi errori di lavorazione, diventano siti preferenziali per la penetrazione accelerata dell'ossidazione e la rottura per scorrimento viscoso, riducendo di fatto la durata di servizio del tubo a quella della sua sezione trasversale più debole piuttosto che al suo spessore di parete medio nominale.

Trattamento termico e sollievo dallo stress

Il trattamento termico post-fusione, ove specificato dalla lega e dall'applicazione, allevia le tensioni residue della fusione e può ottimizzare la microstruttura del pezzo fuso per migliorare le prestazioni alle alte temperature. I tubi che non hanno ricevuto un adeguato trattamento termico post-fusione possono mostrare una duttilità ridotta o fessurazioni da rilassamento accelerato quando vengono messi in servizio per la prima volta, una modalità di guasto precoce distinta dai meccanismi di scorrimento e ossidazione a lungo termine che governano la maggior parte della vita utile prevista del tubo.

Pratiche operative che prolungano la durata utile dei tubi radianti

Gli operatori del forno hanno il controllo diretto su diverse variabili operative che influenzano in modo significativo quanto vicino alla sua durata teorica massima un tubo radiante raggiungerà effettivamente in servizio.

• Mantenere la temperatura operativa entro i limiti della lega: Verificare regolarmente le temperature effettive della superficie del tubo o della zona del forno rispetto alla temperatura di progetto utilizzando la pirometria calibrata e affrontare eventuali modifiche del processo o regolazioni del bruciatore che potrebbero causare un surriscaldamento localizzato al di sopra della temperatura continua nominale per la lega installata.
• Controllare le velocità di riscaldamento e raffreddamento durante l'avvio e lo spegnimento: Laddove il funzionamento del forno lo consente, rampe di riscaldamento e raffreddamento graduali programmate, anziché rapidi cambiamenti di temperatura, riducono significativamente l’ampiezza dello stress termico subito dal tubo durante ogni ciclo, riducendo direttamente il tasso di inizio e propagazione delle cricche da fatica termica.
• Mantenere il corretto rapporto aria/combustibile al bruciatore: Rapporti aria/carburante di combustione errati possono creare condizioni localmente riducenti o eccessivamente ossidanti all'interno del tubo, accelerando il degrado della superficie interna. La messa a punto regolare della combustione e la manutenzione del bruciatore aiutano a mantenere la chimica dell'atmosfera interna prevista per tutta la vita utile del tubo.
• Ispezionare e mantenere i supporti dei tubi: I supporti e i supporti del tubo posizionati correttamente, liberi di muoversi con l'espansione termica e che non vincolano eccessivamente il tubo, riducono lo stress meccanico sovrapposto ai meccanismi sottostanti di scorrimento e fatica termica, aiutando a prevenire la concentrazione di stress localizzato che altrimenti ridurrebbe la durata di servizio in punti specifici lungo il tubo.
• Implementare l'ispezione visiva e dello spessore programmata: L'ispezione visiva periodica per rilevare incrostazioni, cedimenti o scolorimento della superficie, combinata con la misurazione dello spessore delle pareti a ultrasuoni in punti noti ad alta usura, consente agli operatori dei forni di monitorare l'avanzamento del degrado e pianificare la sostituzione dei tubi in modo proattivo anziché riscontrare guasti non pianificati e tempi di fermo della produzione associati.

Indicatori che un tubo radiante si sta avvicinando alla fine della vita utile

Riconoscere i segnali di allarme dell'imminente guasto del tubo radiante consente ai team di manutenzione di programmare la sostituzione durante i tempi di inattività pianificati anziché subire un'interruzione non pianificata. I seguenti indicatori sono comunemente utilizzati dalle squadre di manutenzione dei forni per valutare la durata residua del tubo radiante.

1. Cedimenti o deformazioni visibili: L'abbassamento progressivo che supera la distanza di installazione originale rispetto ai supporti o alle strutture adiacenti indica un significativo accumulo di scorrimento e richiede un monitoraggio più attento o una sostituzione programmata prima che si verifichino danni correlati al contatto.
2. Ridimensionamento della superficie e modifiche del colore: Incrostazioni di ossido consistenti e sfaldate o modelli insoliti di scolorimento della superficie, punti caldi particolarmente localizzati visibili durante il funzionamento del forno, indicano un'ossidazione locale accelerata o un contatto refrattario che potrebbe ridurre lo spessore rimanente della parete in modo sproporzionato in quella posizione.
3. Misurazioni dello spessore ad ultrasuoni che si avvicinano allo spessore minimo di progetto: Regolari indagini sullo spessore delle pareti a ultrasuoni che mostrano che lo spessore delle pareti si avvicina al valore minimo specificato dal calcolo del progetto strutturale originale indicano che il tubo si sta avvicinando alla fine del suo margine operativo sicuro e dovrebbe essere programmata la sostituzione.
4. Aumento del consumo di combustibile a parità di potenza del forno: Un aumento misurabile del consumo di carburante per mantenere lo stesso profilo di temperatura del forno può indicare una ridotta efficienza di trasferimento del calore radiante da una superficie del tubo fortemente squamata o deformata, segnalando un calo delle prestazioni del tubo anche prima che si manifesti un visibile disagio strutturale.
5. Perdita di gas di combustione udibile o rilevata: Qualsiasi indicazione di gas di combustione che fuoriesce nell'atmosfera della camera del forno - rilevata attraverso il monitoraggio della composizione dell'atmosfera o un comportamento insolito della fiamma - indica una violazione dell'integrità del tubo e richiede un'indagine immediata e una probabile sostituzione di emergenza del tubo.

Confronto delle geometrie dei tubi radianti e del loro tipico profilo di durata utile

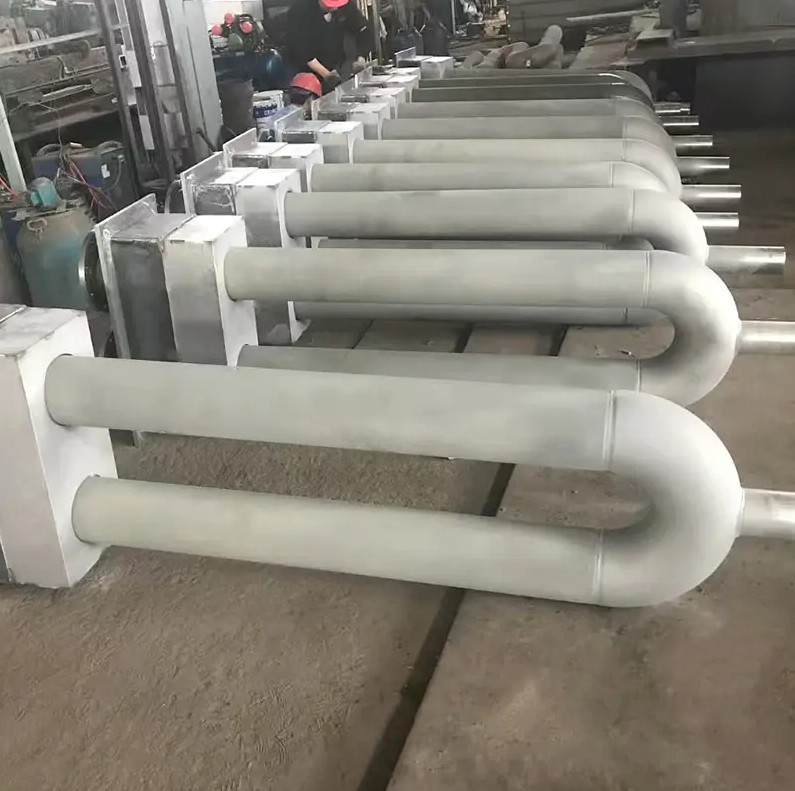

La configurazione del tubo radiante (diritto a terminazione singola, di tipo U, di tipo W o di tipo P recuperativo) influisce non solo sull'efficienza termica e sulla disposizione del forno, ma anche sui tipici punti di guasto e sulla relativa durata di servizio raggiunta nella pratica, a causa delle differenze nel numero e nella posizione dei giunti di saldatura e delle pieghe.

Calcolo dell'impatto reale sui costi della durata di servizio dei tubi radianti

L’impatto economico della durata utile del tubo radiante va ben oltre il costo diretto della sostituzione del tubo stesso. I tempi di inattività del forno per la sostituzione dei tubi, la perdita di produzione durante il cambio e, nelle linee di lavorazione continue, il costo per riavviare e ristabilizzare il processo dopo un arresto, spesso rappresentano un costo totale maggiore rispetto all'hardware del tubo stesso.

Si consideri un forno di ricottura continua con tubi radianti con una durata media di 4 anni rispetto a una specifica alternativa che raggiunge 8 anni di durata operativa nelle stesse condizioni operative. Raddoppiando la durata di servizio si dimezza la frequenza degli eventi di sostituzione , dimezzando direttamente i tempi di inattività cumulativi, i costi di manodopera e le interruzioni della produzione associati alla sostituzione dei tubi in un dato orizzonte operativo pluriennale, anche prima di tenere conto di qualsiasi differenza nel costo iniziale delle specifiche dei tubi a lunga durata. Questa è la logica economica alla base della scelta di leghe di prima qualità come HP40Nb, o tubi centrifugati con consistenza metallurgica superiore, in applicazioni di forni continui e ad alto utilizzo in cui i costi di fermo macchina sono significativi.

Specificare il tubo radiante giusto per la massima durata

La scelta di una specifica di tubo radiante che raggiunga la durata di servizio pratica più lunga per una determinata applicazione richiede la corrispondenza del grado di lega, dello spessore delle pareti e della geometria del tubo con la temperatura operativa, l’atmosfera e il profilo di ciclo specifici del forno in questione, anziché ricorrere a una specifica generica per tutte le zone e applicazioni del forno.

• Abbina il grado della lega alla temperatura operativa effettiva con un margine: Selezionare una lega classificata per una temperatura continua comodamente al di sopra della temperatura operativa massima prevista, consentendo la normale variazione del processo ed evitando il funzionamento al limite superiore dell'intervallo nominale della lega.
• Specifica la fusione centrifuga per applicazioni critiche e ad alto utilizzo: La densità metallurgica e la consistenza migliorate dei tubi colati mediante centrifugazione riducono il rischio di guasti precoci dovuti a difetti e supportano una pianificazione della durata di servizio più prevedibile.
• Tenere conto della frequenza dei cicli termici nella selezione della geometria: Per i forni con cicli di avvio-spegnimento frequenti, preferire geometrie di tubi più semplici con meno giunti di saldatura e punti di piegatura ove possibile, per ridurre al minimo il numero di potenziali siti di inizio della fatica termica.
• Confermare lo spessore della parete rispetto al caso di carico di progetto specifico: Collaborare con il fornitore del tubo per confermare che lo spessore della parete sia stato calcolato per la luce effettiva, la spaziatura dei supporti e il carico del peso proprio dell'installazione specifica del forno, anziché fare affidamento su una specifica generica dello spessore.

Per gli operatori di forni che desiderano estendere gli intervalli di manutenzione e ridurre il costo totale del ciclo di vita dei sistemi di riscaldamento radiante del forno, il Tubo radiante La gamma di prodotti progettata per applicazioni in forni industriali ad alta temperatura offre gradi di leghe e qualità di fusione particolarmente adatti a raggiungere il limite superiore degli intervalli di durata di servizio discussi in questo articolo, supportando una pianificazione di manutenzione più prevedibile e riducendo i tempi di fermo non pianificati sia nelle operazioni continue che in quelle batch.
