What are High-Temperature Alloy Rods?

Barre in lega ad alta temperatura — comunemente denominate barre di superleghe o barre di leghe madri — sono materiali metallici di precisione a base di nichel, cobalto o ferro in grado di sostenere carichi meccanici e resistere all'ossidazione alle temperature superiore a 600°C . Forniti sotto forma di barra o bacchetta, fungono da materia prima primaria per la rifusione e la fusione a cera persa di componenti critici nelle applicazioni aerospaziali, energetiche e industriali. Il loro valore risiede in una combinazione unica di resistenza alle alte temperature, resistenza al creep, prestazioni alla fatica e resistenza alla corrosione a caldo che nessun'altra classe di materiali tecnici può eguagliare nell'intero intervallo di temperature richiesto.

Definizione e classificazione delle barre in lega per alte temperature

Le leghe ad alta temperatura, note anche come superleghe, sono una famiglia specializzata di materiali metallici progettati per funzionare in condizioni di stress meccanico significativo a temperature elevate per durate di servizio prolungate. Quando vengono prodotti sotto forma di aste o barre, vengono comunemente indicati come aste in lega madre — un termine che riflette il loro ruolo di materiale di partenza controllato con precisione per le operazioni di colata a valle.

Le barre di superleghe sono classificate in tre famiglie primarie in base al loro elemento di matrice:

• Superleghe a base nichel: La classe più utilizzata, che rappresenta la maggior parte delle applicazioni delle turbine aerospaziali. Il nichel fornisce una matrice austenitica cubica a facce centrate (FCC) che rimane stabile dalle temperature criogeniche fino a vicino al punto di fusione della lega, tipicamente tra 1260°C e 1340°C.
• Superleghe a base di cobalto: Offrono una resistenza superiore alla corrosione a caldo e migliori prestazioni in ambienti ossidanti rispetto alle leghe a base di nichel. Comunemente utilizzato in turbine marine, palette e impianti medici.
• Superleghe a base ferro: Un'opzione conveniente per applicazioni a temperature moderate, in genere fino a 750–800°C. Derivato da acciai inossidabili austenitici con aggiunte di nichel, cromo ed elementi rinforzanti.

Proprietà chiave che definiscono le aste in lega per alte temperature

Le prestazioni eccezionali delle barre in lega ad alta temperatura derivano da una combinazione di proprietà appositamente progettate attraverso la composizione e la lavorazione della lega:

Resistenza alle alte temperature e resistenza al creep

Il creep – la deformazione lenta e dipendente dal tempo di un materiale sottoposto a stress prolungato a temperatura elevata – è la modalità di guasto dominante nei componenti delle turbine a sezione calda. Le aste in lega ad alta temperatura vengono rinforzate attraverso la precipitazione della fase intermetallica ordinata gamma-prime (γ'), che fissa le dislocazioni e resiste alla deformazione da scorrimento. Nelle leghe avanzate a base di nichel, γ' può costituire 60–70% della microstruttura in volume , garantendo un'eccezionale resistenza alla deformazione a temperature di esercizio superiori a 900°C.

Resistenza all'ossidazione e alla corrosione a caldo

Aggiunte di cromo di solito 8-20% in peso favoriscono la formazione di una incrostazione protettiva di ossido di Cr₂O₃ che funge da barriera contro l'ossidazione. Le aggiunte di alluminio migliorano ulteriormente la resistenza all'ossidazione formando scaglie di Al₂O₃ a temperature più elevate. L'ittrio e l'aggiunta di altri elementi reattivi migliorano l'adesione delle incrostazioni e prevengono la spallazione durante il ciclo termico.

Prestazioni a fatica

I componenti rotanti delle turbine subiscono milioni di cicli di carico nel corso della loro vita utile. Le aste in lega ad alta temperatura prodotte con pratiche di fusione pulite, riducendo al minimo le inclusioni non metalliche, i filamenti di ossido e la segregazione, raggiungono resistenze alla fatica ad alto numero di cicli (HCF) e durate alla fatica termo-meccanica (TMF) che soddisfano i requisiti di certificazione aerospaziale.

Resistenza alla frattura

La capacità di tollerare piccole crepe e difetti senza guasti catastrofici è fondamentale nelle applicazioni critiche per la sicurezza. Le barre in lega ad alta temperatura bilanciano resistenza e tenacità attraverso dimensioni dei grani controllate, programmi di trattamento termico ottimizzati e strette tolleranze compositive su oligoelementi fragili come zolfo e fosforo, generalmente mantenuti al di sotto 0,015% in peso nei gradi premium.

Come vengono prodotte le aste in lega per alte temperature

Il processo di produzione per barre di lega madre in lega ad alta temperatura è notevolmente più impegnativo rispetto agli acciai strutturali convenzionali, poiché anche piccole deviazioni compositive o difetti microstrutturali possono compromettere le prestazioni in servizio.

Fusione per induzione sotto vuoto (VIM)

Il processo predominante per la produzione di barre di leghe madri in leghe ad alta temperatura è fusione ad induzione sotto vuoto (VIM) seguita dalla colata in stampi metallici. Nel VIM, i materiali grezzi di carica – metalli elementari puri e pre-leghe – vengono fusi sotto vuoto (tipicamente inferiore a 0,1 Pa) in un forno ad induzione rivestito di refrattario. L'ambiente del vuoto svolge diverse funzioni critiche:

• Elimina l'assorbimento di ossigeno e azoto che formerebbe dannose inclusioni di ossido e nitruro
• Consente l'aggiunta e il recupero precisi di elementi leganti reattivi come alluminio, titanio e zirconio che si ossiderebbero rapidamente all'aria
• Rimuove i gas disciolti, in particolare l'idrogeno, che causano porosità nella barra solidificata
• Consente un controllo preciso della temperatura e la regolazione della chimica di fusione prima della fusione

Controllo della fusione e della solidificazione di stampi metallici

Dopo la raffinazione, la lega fusa viene colata attraverso un filtro ceramico in stampi metallici, dove si solidifica sotto forma di bastoncini o barre. La filtrazione ceramica rimuove le macroinclusioni residue dal flusso di fusione prima che entri nello stampo. La geometria dello stampo, la velocità di raffreddamento e la temperatura di colata sono ottimizzate per ridurre al minimo la porosità da ritiro centrale e controllare la struttura dei grani nella barra solidificata. Il risultato è una barra di lega madre con una sezione trasversale chimicamente omogenea e metallurgicamente pulita, adatta alla rifusione e alla fusione a cera persa di componenti finiti.

Processi di rifusione secondaria

Per le applicazioni aerospaziali più impegnative, le barre di lega madre fuse VIM possono essere sottoposte a rifusione secondaria per migliorare ulteriormente la pulizia e l'omogeneità:

• Rifusione ad arco sotto vuoto (VAR): L'asta VIM viene rifusa come elettrodo consumabile sotto vuoto, con solidificazione controllata in un crogiolo di rame raffreddato ad acqua. Il VAR riduce la macrosegregazione ed elimina le grandi zone di segregazione dendritica.
• Rifusione dell'elettroscoria (ESR): Rifusione attraverso una scoria fusa che filtra le inclusioni e affina la struttura del grano. L'ESR migliora le proprietà meccaniche trasversali e riduce il contenuto di inclusioni di solfuro.
• Tripla fusione (VIM VAR VAR o VIM ESR VAR): Utilizzato per i componenti rotanti più critici nei motori aeronautici, fornendo il massimo livello di pulizia metallurgica attualmente ottenibile.

Controllo della composizione chimica: esempio della superlega K418

La precisa composizione chimica è il fondamento della qualità delle barre in lega ad alta temperatura. Ciascun elemento di lega apporta proprietà specifiche e le deviazioni al di fuori delle tolleranze specificate possono ridurre drasticamente le prestazioni. La lega madre della superlega a base di nichel K418, disciplinata da standard tra cui GB/T 14992, GJB 5512.1 e HB 7763, illustra il livello di precisione compositiva richiesta.

Ogni elemento deve essere mantenuto entro la tolleranza specificata, in alcuni casi stretta quanto ±0,05% in peso — per garantire che il componente fuso a cera persa a valle soddisfi i requisiti di proprietà meccanica. Le impurità in tracce come zolfo, fosforo, piombo, bismuto e tellurio sono strettamente limitate perché anche livelli di parti per milione di questi elementi causano un grave infragilimento dei bordi del grano.

Proprietà meccaniche richieste dopo la fusione a cera persa

La qualità di una barra di lega madre ad alta temperatura viene infine convalidata dalle prestazioni meccaniche delle barre di prova microfuse prodotte da materiale rifuso. Questo approccio di qualificazione garantisce che la canna fornita fornisca le proprietà richieste nel pezzo finito, non solo nella canna stessa.

Il requisito della rottura da stress: mantenimento dell'integrità strutturale per un minimo di 30 ore a 980°C con sollecitazione applicata di 196 MPa — è un punto di riferimento particolarmente impegnativo che illustra le condizioni di servizio estreme per cui questi materiali sono progettati per resistere.

Principali applicazioni industriali

Le barre in lega ad alta temperatura vengono utilizzate in un'ampia gamma di applicazioni ad alte conseguenze in cui il cedimento del materiale non è un risultato accettabile.

Motori a turbina a gas aerospaziali

L'applicazione dominante delle barre di leghe ad alta temperatura è come materia prima per la fusione a cera persa di componenti di motori a turbina a gas: pale di turbine, palette, palette guida ugelli, rivestimenti di camere di combustione e condotti di transizione. Le pale delle turbine dei moderni motori aeronautici funzionano a temperature del metallo prossime a quelle dei metalli 1100°C , vicino al punto di fusione della lega stessa, facendo affidamento sul raffreddamento attivo e sui rivestimenti di barriera termica oltre alla capacità intrinseca del materiale. Un singolo motore per aereo commerciale può contenere 400–600 pale di turbina individuali , ciascun getto da materia prima in barre di lega madre.

Turbine per la produzione di energia terrestre

Le turbine a gas industriali per la generazione di elettricità e le centrali termoelettriche combinate utilizzano getti di leghe ad alta temperatura nelle loro sezioni calde. Sebbene le temperature di esercizio siano leggermente inferiori a quelle dei motori aeronautici, le dimensioni dei componenti sono notevolmente più grandi: le pale e le palette delle turbine possono pesare diversi chilogrammi ciascuno — richiedendo cariche di barre di lega madre corrispondentemente più grandi e forni VIM specializzati di grande capacità.

Propulsione di razzi e veicoli spaziali

Le turbopompe dei motori a razzo liquido, le pareti della camera di combustione e le sezioni degli ugelli funzionano in combinazioni estreme di temperatura, pressione e cicli termici. Le barre di superleghe a base di nichel e cobalto forniscono la materia prima per questi componenti, dove la combinazione di resistenza alle alte temperature e resistenza all'infragilimento da idrogeno è particolarmente importante.

Lavorazione di petrolio, gas e prodotti chimici

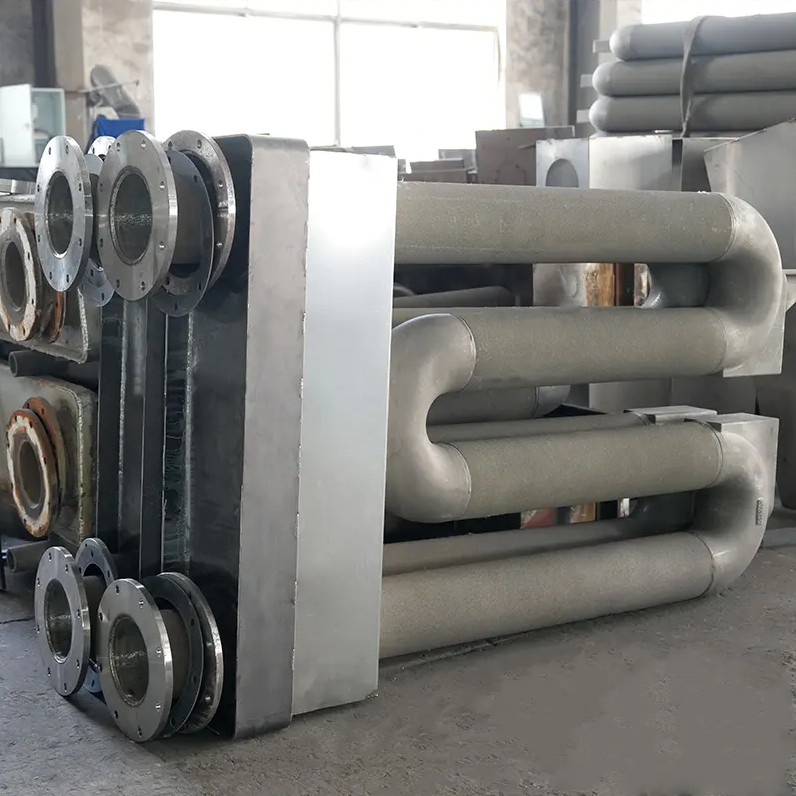

Barre in lega ad alta temperatura vengono utilizzati per produrre componenti per forni petrolchimici, cracker catalitici e apparecchiature per il trattamento termico che operano in ambienti corrosivi ad alta temperatura. Le leghe a base di ferro e nichel sono comunemente specificate per tubi radianti, storte e componenti di bruciatori che operano tra 800°C e 1100°C.

Energia nucleare

I tubi del generatore di vapore, gli interni del reattore e i meccanismi delle barre di controllo nei progetti di reattori nucleari sia convenzionali che avanzati utilizzano superleghe a base di nichel per la loro combinazione di resistenza alle alte temperature, resistenza alla corrosione in ambienti con acqua pressurizzata e stabilità dimensionale sotto irradiazione di neutroni.

Requisiti di garanzia della qualità e test

Le barre in lega ad alta temperatura sono tra i materiali metallici più rigorosamente testati nella produzione industriale. Un programma completo di garanzia della qualità include in genere:

• Analisi chimica: Analisi tramite spettroscopia di emissione ottica (OES) o plasma accoppiato induttivamente (ICP) di ogni calore per verificare la conformità alle specifiche di composizione di tutti gli elementi principali, minori e in tracce.
• Valutazione dell'inclusione: Metallographic examination of polished cross-sections to verify freedom from macro-inclusions, oxide films, and shrinkage porosity above the acceptance threshold.
• Mechanical property verification: Tensile testing, stress rupture testing, and where required, fatigue testing of cast test bars produced from each heat of master alloy rod.
• Macrostructure evaluation: Acid etching of cross-sectional slices to reveal grain structure, segregation patterns, and any internal discontinuities.
• Surface inspection: Visual and dye penetrant inspection of rod surfaces to detect cracks, laps, cold shuts, and other surface-breaking defects before shipment.

Full material traceability — linking every rod to its specific melt heat, raw material certificates, process records, and test results — is a mandatory requirement in aerospace supply chains and is increasingly expected in other high-consequence industries.

Selecting the Right High-Temperature Alloy Rod Grade

Choosing the appropriate superalloy rod grade requires balancing several application-specific factors:
