Come si installa un tubo radiante?

Installazione di un Tubo radiante prevede correttamente quattro fasi principali: allineare con precisione il gruppo tubiero con le connessioni del bruciatore e del recuperatore, installare i supporti agli intervalli corretti per compensare l'espansione termica, sigillare tutti i giunti per evitare perdite di gas di combustione ed eseguire un test di funzionamento a bassa temperatura prima di portare il sistema alla piena temperatura operativa. Una spaziatura impropria dei supporti è una delle cause più comuni di cedimento e rottura prematura del tubo radiante , poiché un tubo che si riscalda fino a diverse centinaia di gradi Celsius durante il funzionamento si espande in modo significativo lungo la sua lunghezza e necessita di supporti posizionati per consentire tale movimento senza sollecitare la parete del tubo.

Saltare il test a bassa temperatura prima del pieno funzionamento è un altro errore frequente, poiché portare un tubo radiante direttamente alla massima temperatura di cottura senza un ciclo di riscaldamento graduale può causare uno shock termico che porta a fessurazioni premature, in particolare su sezioni di tubi in lega fusa che richiedono un riscaldamento controllato per evitare stress termici irregolari.

Preparazione e ispezione pre-installazione

Prima che qualsiasi tubo venga montato nella struttura del forno, un'ispezione approfondita sia del gruppo tubi che dell'ambiente di installazione aiuta ad individuare potenziali problemi che sarebbero molto più difficili da risolvere una volta avviata l'installazione.

Controlli chiave prima dell'installazione

• Ispezionare la superficie del tubo per eventuali danni dovuti al trasporto, crepe o difetti di fusione prima del montaggio
• Verificare che le dimensioni dell'apertura del forno siano compatibili con le specifiche del gruppo tubo
• Verificare che i punti di collegamento del bruciatore e del recuperatore siano allineati con le posizioni di raccordo previsto del tubo
• Verificare che siano presenti tutti gli accessori di montaggio e le guarnizioni incluse nel gruppo del tubo

Individuare un difetto durante l'ispezione pre-installazione evita i costi e i tempi di inattività molto maggiori associati alla scoperta di un tubo rotto o disallineato dopo che il forno è già stato acceso per la prima volta.

Posizionamento e allineamento all'interno del forno

L'allineamento accurato durante il montaggio influisce direttamente sull'uniformità del riscaldamento del tubo e sul modo in cui si interfaccia con il bruciatore e le connessioni di scarico. Anche un piccolo disallineamento può creare un flusso di gas di combustione non uniforme, favorendo punti caldi che riducono la durata del tubo.

Passaggi di allineamento durante il montaggio

1. Posizionare il tubo attraverso l'apertura della parete del forno, guidandolo con attenzione per evitare il contatto con i bordi refrattari
2. Centrare il tubo all'interno del collare di montaggio per mantenere uno spazio uniforme su tutti i lati
3. Verificare che la flangia di montaggio del bruciatore sia perfettamente allineata con la connessione di ingresso del tubo
4. Controllare il livello e la rettilineità lungo il percorso orizzontale o verticale del tubo, a seconda della configurazione del forno

Una connessione disallineata del bruciatore è una fonte comune di surriscaldamento localizzato all'ingresso del tubo, poiché i gas di combustione che entrano fuori centro creano un impatto irregolare della fiamma sulla parete del tubo anziché distribuire uniformemente il calore lungo il percorso del flusso previsto.

Spaziatura dei supporti e tolleranza di dilatazione termica

I tubi radianti si espandono notevolmente quando si riscaldano dalla temperatura ambiente alla temperatura operativa completa, raggiungendo talvolta temperature ben superiori a 900 gradi Celsius a seconda dell'applicazione del forno. I supporti devono essere distanziati e progettati per accogliere questa dilatazione senza limitare il movimento naturale del tubo.

Considerazioni tipiche sul supporto in base alla configurazione del tubo

Un tubo fissato rigidamente in più punti senza tolleranza di espansione rischiando di sviluppare cricche da stress entro i primi cicli di riscaldamento , motivo per cui i produttori di tubi fusi in leghe resistenti al calore generalmente specificano un punto di supporto fisso su un'estremità e supporti scorrevoli o su rulli lungo la lunghezza rimanente.

Sigillatura di giunti e punti di connessione

Una corretta sigillatura in ogni punto di connessione impedisce perdite di gas di combustione, che non solo sprecano l'efficienza del carburante ma possono anche introdurre rischi per la sicurezza in un ambiente di forni industriali. Guarnizioni e sigillanti per alte temperature classificate per l'intervallo di temperatura operativa del tubo sono essenziali su ogni giunto.

Punti di sigillatura che richiedono attenzione

• Il collegamento di ingresso bruciatore-tubo, che presenta la temperatura localizzata più alta
• Il collegamento dal tubo al recuperatore o allo scarico all'estremità opposta
• Qualsiasi giunto flangiato lungo un gruppo di tubi segmentati
• Il punto di penetrazione nella parete del forno in cui il tubo attraversa il materiale refrattario

L'utilizzo di un materiale della guarnizione classificato al di sotto della temperatura operativa effettiva del tubo è un errore di installazione comune che porta al degrado della guarnizione e alla perdita di gas entro un periodo relativamente breve dopo l'avvio, quindi confermare la temperatura nominale della guarnizione rispetto all'applicazione specifica del forno è un passaggio necessario prima dell'assemblaggio finale.

Avvio iniziale e testare una temperatura bassa

Una volta installato e sigillato meccanicamente, un tubo radiante non deve essere portato direttamente alla piena temperatura di esercizio. Un ciclo di riscaldamento graduale consente al materiale del tubo di espandersi in modo uniforme e consente agli addetti all'installazione di verificare il corretto funzionamento prima di impegnarsi a caricare completamente il forno.

Sequenza di avvio consigliata

1. Accendere il bruciatore a una velocità di accensione bassa e monitorare il comportamento di riscaldamento iniziale del tubo
2. Verificare la presenza di eventuali perdite di gas visibili sui giunti utilizzando metodi di rilevamento delle perdite adeguate
3. Aumentare gradualmente la velocità di accensione in più fasi nell'arco di un periodo specificato dal produttore del tubo
4. Monitorare il movimento di espansione del tubo nei punti di supporto per verificare che i supporti funzionino come previsto
5. Portare il sistema alla piena temperatura operativa solo dopo aver confermato le prestazioni stabili in ciascuna fase intermedia

I produttori di forni raccomandano comunemente un periodo di riscaldamento di diverso minerale per i tubi radianti in lega fusa, poiché la fretta in questa fase è una delle cause più frequentemente citate di guasto precoce dei tubi inviati nei registri di manutenzione dei forni industriali.

Errori di installazione comuni da evitare

Una serie di errori ricorrenti spiega la maggior parte dei problemi di installazione dei tubi radianti segnalati nelle applicazioni dei forni industriali.

• Saltare l'ispezione pre-installazione e montare un tubo con un difetto di fusione esistente
• La spaziatura dei supporti è troppo distante, consentendo il cedimento sotto il peso del tubo ad alta temperatura
• Utilizzo di materiale della guarnizione non classificato per la temperatura operativa effettiva del tubo
• Portare il forno alla temperatura massima troppo rapidamente senza un ciclo di riscaldamento graduale

Seguire una lista di controllo di installazione documentata piuttosto che fare affidamento solo sulla memoria o sull'esperienza passata aiuta gli addetti all'installazione a evitare questi errori, in particolare su progetti di forni più grandi che coinvolgono più gruppi di tubi installati all'interno di una sequenza temporale di progetto compresso.

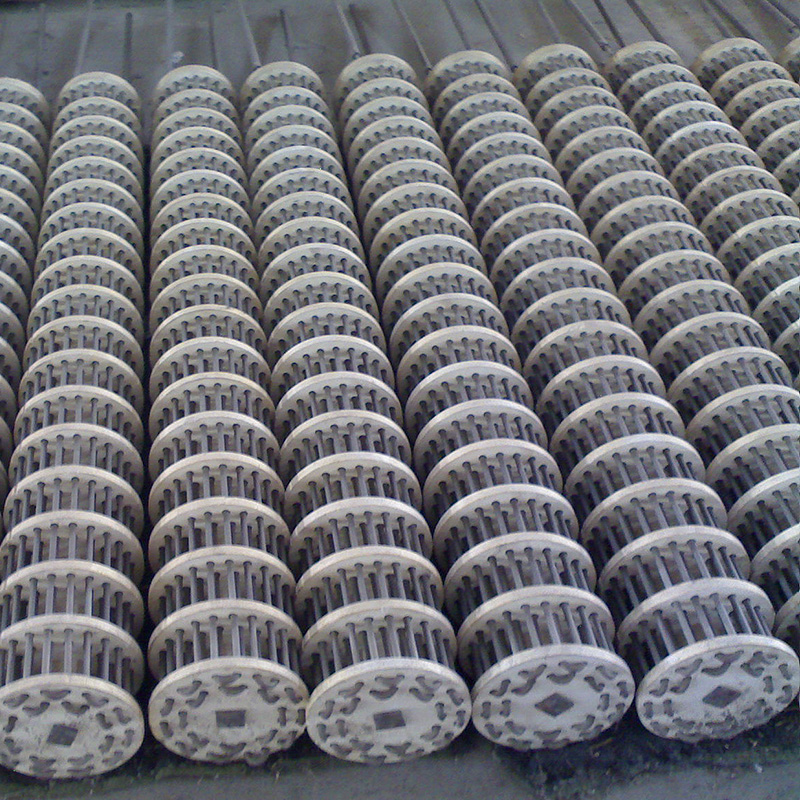

Scegliere il Tubo Radiante Giusto per l'Applicazione

La scelta della configurazione, del materiale e della forma del tubo appropriati dipende dalle dimensioni del forno, dalla temperatura operativa target e dallo specifico trattamento termico o processo industriale utilizzato. Le diritte a forma di U, a forma di We e un'estremità singola si adattano a ciascuno dei diversi layout del forno e requisiti di riscaldamento.

I produttori come Huaye Casting producono Tubo radiante assemblaggi in una gamma di qualità e forme di leghe resistenti al calore progettati per adattarsi a specifiche specifiche del forno, supportano il team di installazione a selezionare un tubo già progettato per il comportamento di espansione e l'intervallo di temperatura previsti in una determinata applicazione.

Ispezione continua dopo l'installazione

Anche un tubo radiante correttamente installato beneficia di un'ispezione periodica una volta che il forno entra nel regolare utilizzo produttivo. Il controllo del movimento del supporto, dell'integrità della guarnizione del giunto e delle condizioni visibili della superficie durante le finestre di manutenzione programmata aiuta ad individuare i problemi in via di sviluppo prima che portino a tempi di inattività non pianificati.

La definizione di un programma di ispezione di routine dopo l'installazione iniziale e il periodo di avvio consente al team di manutenzione della struttura di verificare che il tubo radiante continui a funzionare entro l'intervallo di espansione termica progettata, prolungando la durata del servizio e riducendo il rischio di guasti imprevisti durante la produzione.
