Tubo esterno per radiazioni elettriche

Name: Tubo esterno per radiazioni elettriche
Rating: 5 (99 reviews)

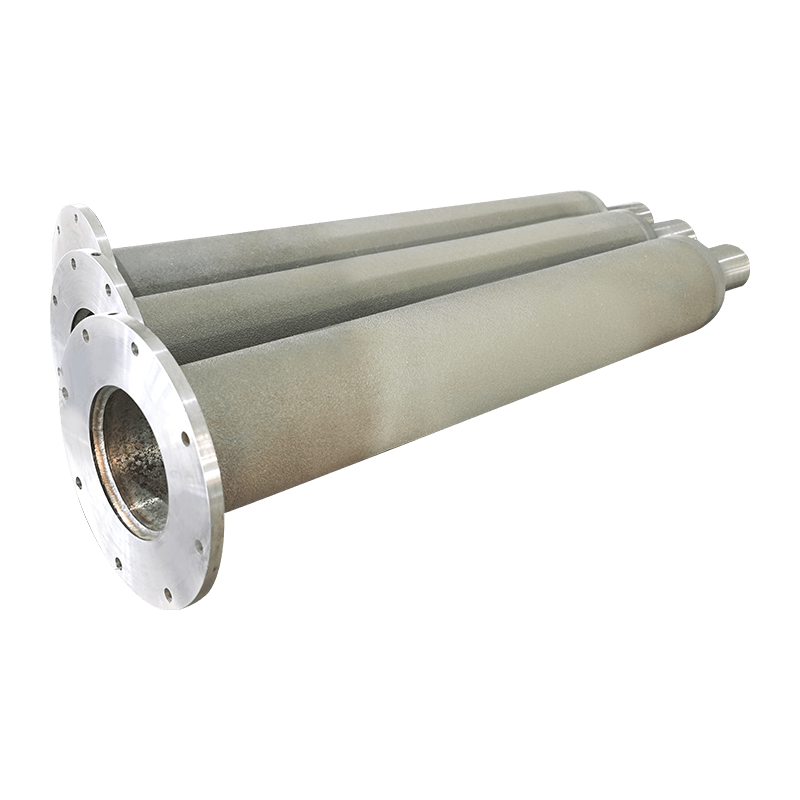

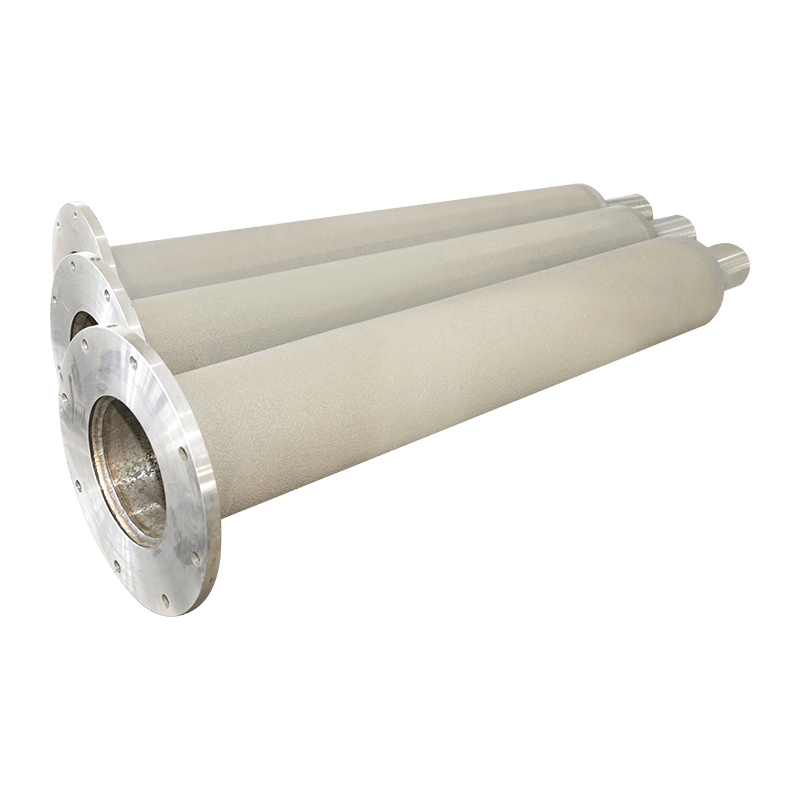

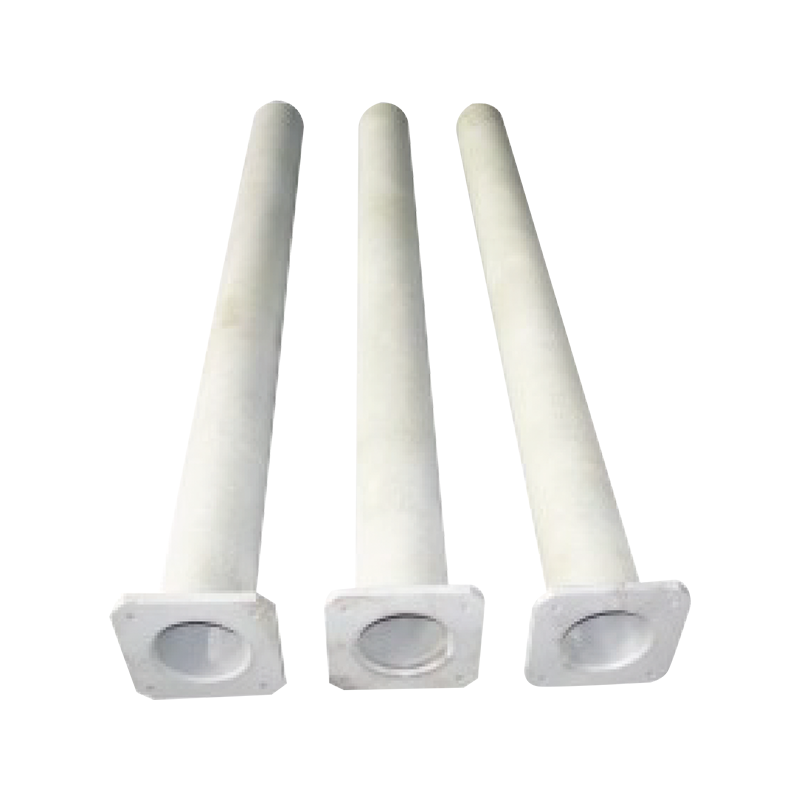

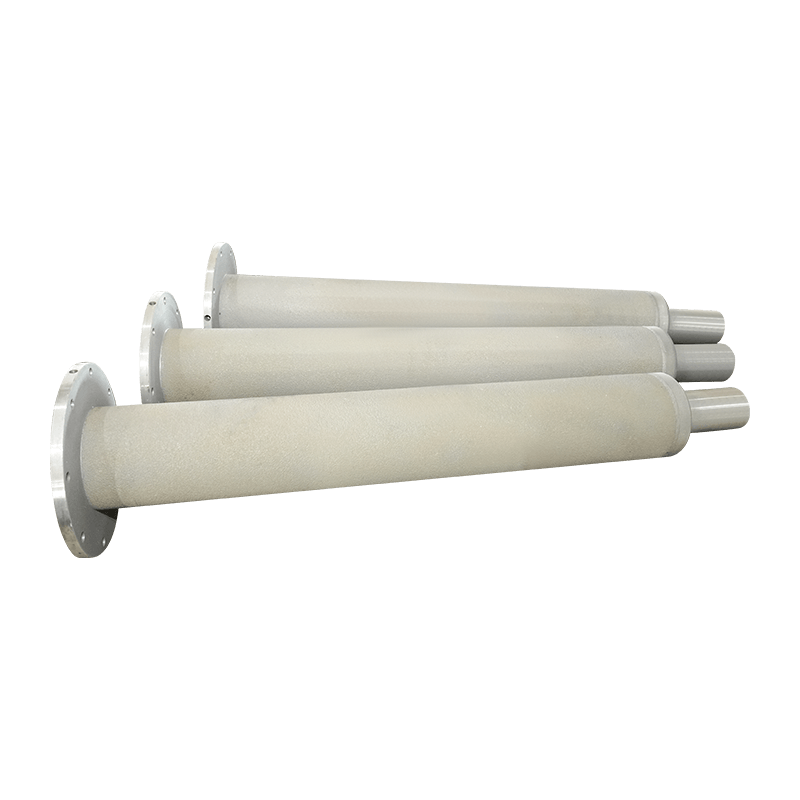

Il tubo radiante per il riscaldamento elettrico è un tipo di elemento riscaldante racchiuso in un manicotto protettivo e riscaldato dall'elettricità. Il manicotto irradia indirettamente il calore al rivestimento del forno e al pezzo lavorato ed è ampiamente utilizzato in vari forni di riscaldo nel settore del trattamento termico. Il tubo di radiazione elettrica è composto principalmente da un manicotto in lega di acciaio resistente al calore e da un riscaldatore, che è avvolto attorno a un nucleo di tubo ceramico isolante resistente al calore con una scanalatura a spirale mediante un filo di riscaldamento elettrico.
I vantaggi di questo tubo radioattivo sono:
① Può essere sostituito sul posto di lavoro senza compromettere la produzione;
② Distribuzione dell'energia più ragionevole;
③ Utile per il flusso dell'atmosfera all'interno del forno;
④ Con le modifiche al processo, è conveniente aumentare o diminuire la potenza del forno, regolare la capacità di riscaldamento e altri vantaggi.

I nostri tubi radianti sono progettati per l'uso non solo nelle apparecchiature di trattamento termico domestico ma anche come componenti sostitutivi per i sistemi di trattamento termico importati. Nel 1998, questa linea di prodotti ha ricevuto la medaglia d'oro alla National Technology Exhibition.
L'elemento riscaldante (nucleo del tubo) all'interno del tubo radiante è disponibile in diverse configurazioni: tipo a gabbia, tipo a nastro avvolto verticale e tipo a filo di resistenza avvolto a spirale. I materiali dei fili resistivi utilizzati sono leghe di nichel-cromo (Ni-Cr) e ferro-cromo (Fe-Cr). Il carico superficiale è generalmente progettato a ≤1 W/cm², con potenze nominali a tubo singolo comprese tra 3 kW e 60 kW. La temperatura di esercizio dell'elemento riscaldante varia da 500°C a 1300°C.

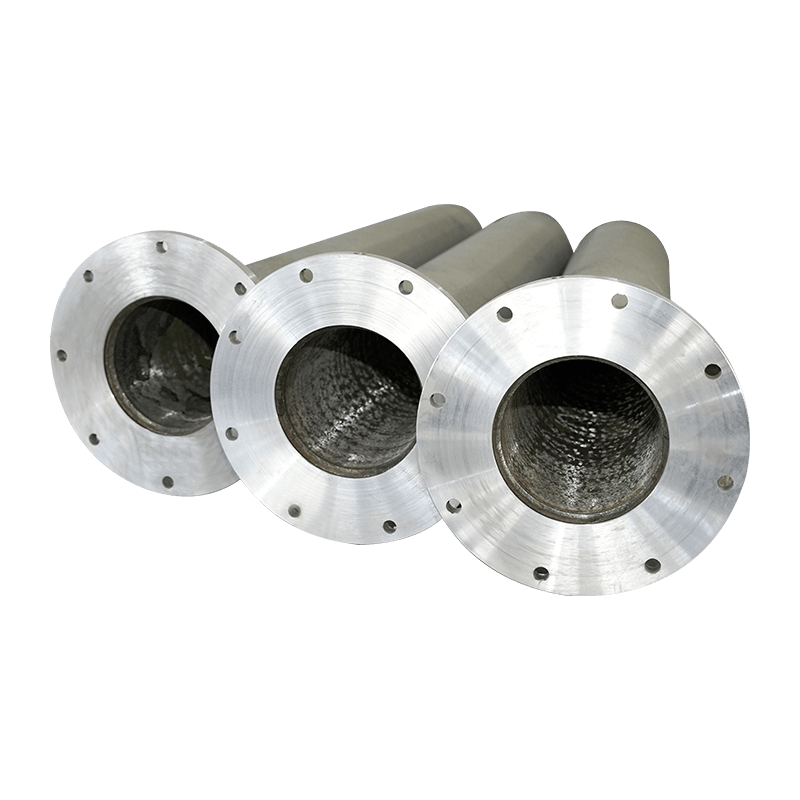

Il tubo protettivo esterno è prodotto in tre tipi: tubi centrifugati, tubi laminati e saldati e tubi senza saldatura.
In termini di durata:
Forni di tempra: ≥1 anno
Forni di rinvenimento: ≥3 anni
Tubi radianti a gas: ≥2 anni
Per i materiali dei tubi con manicotto, fare riferimento alla tabella seguente.

Inchiesta

PRECV：Tubi in ceramica speciale
SUCC：Nucleo riscaldante elettrico a tubo radiante

Parametri tecnici della lega per riscaldamento elettrico

Grado/prestazione		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆N.B	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Principali componenti chimici%	Cr	12-15	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4.5-6.5	5-7	5-7	6-7
	Fe	Equilibrio	Equilibrio	Equilibrio	Equilibrio	Equilibrio	Equilibrio		Equilibrio
	Ri	Importo adeguato	Importo adeguato	Importo adeguato	Importo adeguato	Importo adeguato	Importo adeguato	Importo adeguato	Importo adeguato
	Mo					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	Equilibrio	28-32
Temperatura operativa massima dei componenti℃		950	1250	1250	1350	1400	1100	1150	1100
Densità /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Risistivity Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Coefficiente di temperatura di resistenza×10-51℃		15	5	5	5	-1	14	8.5
Punto di fusione ℃		1450	1500	1500	1500	1520	1390	1400	1390
Resistenza alla trazione MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Allungamento %		>14	>12	>12	>12	>12	>20	>20	>20
Riduction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Numero di curve		>5	>5	>5	>5	>5
Durezza		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organizzazione		Ferriti (F)	Ferriti (F)	Ferriti (F)	Ferriti (F)	Ferriti (F)	Austenitico (A)	Austenitico (A)	Austenitico (A)
Magnetismoooooo		Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Non magnetico	Non magnetico	Non magnetico
Magnetismoooooo		Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Magnetismoooooo	Non magnetico	Non magnetico	Non magnetico
